01用途和使用范围

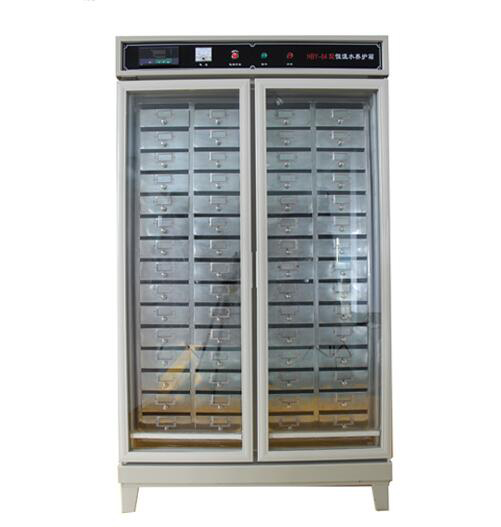

HBY-64型立式恒温水养护箱是根据中华人民共和国行业标准，公路工程集料试验规程，(JTJ 058-2000)，(T0325-1994)，(T0326-1994)等的养护要求而设计制造的。

该产品适用于水泥厂和建筑施工单位、公路桥梁工程单位以及有关科研质检部门对水泥、混凝土、水泥制品试样进行强度、定型性凝结时间作标准养护。

本款立式恒温水养护箱是在原基础上改制而成，改进后的恒温水养护箱，除了工作稳定，精度高，温度选择方便，操作简单，抗腐性能强等优点，还具有箱内温度更均匀，温差更小，免箱顶滴水等特点。

02主要规格及技术参数

温度控制℃：20±1

温度控制仪误差℃：±1

电源电压V：220±10%

压缩机功率W：240

加热器功率W：2000

试块尺寸mm：40×40×160×360块

工作室尺寸mm： 175×290×65×60只

外形尺寸mm：1080×850×188

03操作及使用

1、将仪器置于通风干燥的环境下，背离墙50公分以上，安放平稳检查箱门开关是否灵活。如电压不稳定，在养护箱前端加装220V、1.5KW稳压器。

2、抽屉内加水至适当水位（试块应全浸在水中）。

3、将插头插入具有良好接地的220V插座中。

4、调节温控器按钮设定所需要的数值。

5、按动电源，仪器随即进入工作状态。

04主要结构及工作原理

（1）箱体由内、中、外层组成，内胆采用不锈钢焊接而成，外壳采用冷轧钢板折弯成型，中间隔层采用聚脂发泡材料保温。内置不锈钢架子，分抽屉式工作室，每只工作室可放置4×4×16试块1组。

（2）温度控制采用集成电路，上下温度双设定。

（3）制冷系统采用压缩机，管盘蒸发器，加温采用U型不锈钢电热管，箱内有风扇强制冷热交换，使之温差减少，提高均匀度。

工作原理：

当箱内温度高于设定温度时，温控器控制制冷，当箱内温湿度低于设定温湿度时，温控器控制加温加湿工作，反复循环将温度控制在设定的温湿度范围内。

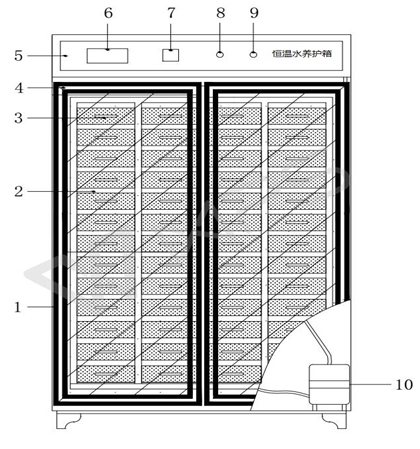

养护箱结构图

1、箱体          5、控制面板        9、指示灯

2、玻璃窗        6、控制仪表       10、工作系统

3、抽屉          7、电压表

4、门            8、电源开关

05仪表校准

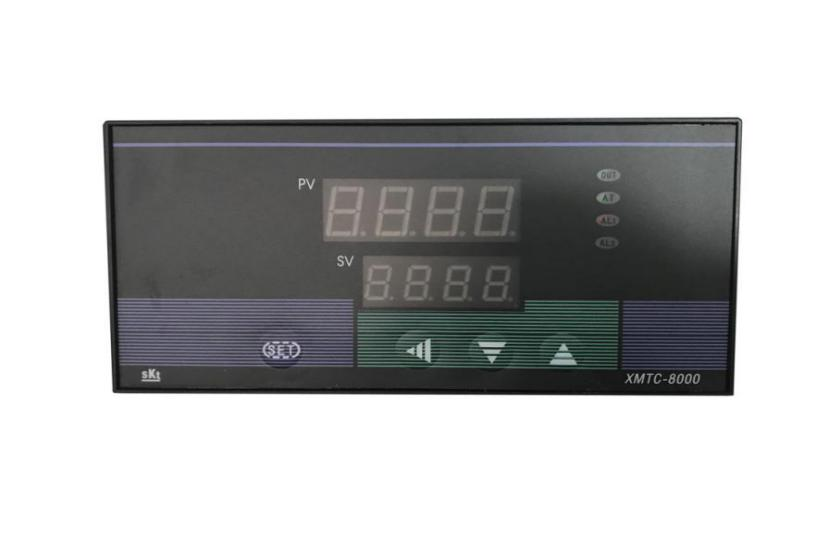

PV：箱体内实际温度    SV：设置温度

调整设置温度：按下设置键SET，SV数值闪烁，按或 键调整至所需温度数值后，设置完成后按SET键确认完成设置。

若箱内温度过高，则进行以下操作：长按设置键SET，PV显示ALI字母后，调整SV部分000.0数字，代表当箱内温度高于该数值后进行制冷，同样以或键进行设置操作。设置完成后，长按SET键确认退出。

当箱体内测得温度值与实际温度值不同时，可调整箱内温度显示值。长按设置键SET至PV闪烁后，再按设置键至PV端显示为Pb进行操作。若显示温度为15度，实际测得温度为20度，则在此设置为数值5；若显示温度为15度，实际测得温度为10度，则将数值设置为-5即可。

06注意事项

1、应将仪器置于通风干燥处，在环境温度2~38℃,相对湿度不大于85%,周围无强烈振动及强电磁场影响的室内使用。

2、仪器安放平稳，接地可靠，任何情况下仪器倾斜不得超过45度。

3、特别注意：工作时箱底不得进水，而每个抽屉又不可缺水。

4、电源频率:50Hz

5、为了避免温控器继电器频繁动作，出厂前温度设定在上限20℃，下限19℃，使继电器动作范围在±1℃内变化。

6、当电源波动超过±10%时应使用稳压器。

7、任何情况下仪器倾斜不得超过45度。

07故障排除

1、插上电源打开开关，电压表无显示，说明设备未通电，在确定外部电源正常的情况下，检查开关是否完好。

2、箱内温度低加热指示灯不亮，应检查固态继电器是否有电，若指示灯亮而箱内温度很低则说明发热管坏。

3、箱内温度高制冷指示灯不亮，应检查温控仪与制冷系统接线是否脱落。若指示灯亮则应检查过载保护器起动器是否完好，检查正常则压缩机坏进行更换。

4、箱内温差大，检查风机是否工作，若制冷指示灯亮而风机不工作则风机损坏。

08装箱单

养护箱     1台

说明书     1份

合格证     1份
