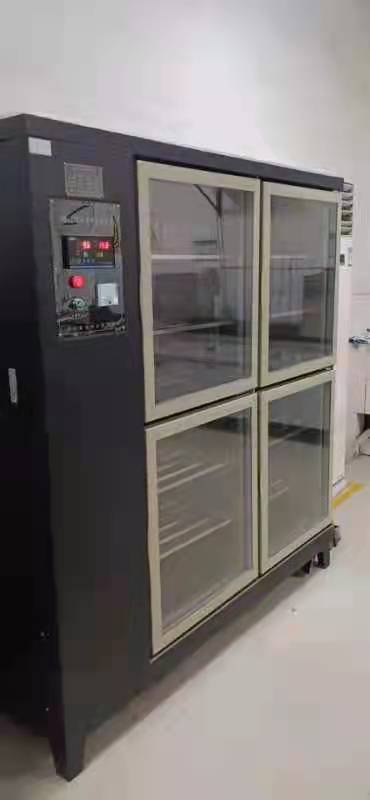

01用途和使用范围

HBY-60ZX水泥砼恒温恒湿标准养护箱是在原40型基础上改制而成，改进后的养护箱具有温湿度均匀、精度高、免箱顶滴水等优点。

该产品是按国家对水泥、混凝土及水泥制品等试样的新标准养护要求而设计制造的，它适用于水泥厂和建筑施工、公路桥梁工程以及有关科研质检部门等单位对水泥、混凝土、水泥制品试样进行强度、定型性凝结时间测量做标准养护工作。

02主要规格及技术参数

型号规格：HBY-60ZX

试验温度℃： 20±1

控制湿度％RH：≧95

压缩机功率W：500

加热器功率W： 800

电源电压：AC220V±10%，50Hz

试模放置数量：总计12层 每层可放置6组40×40×160试模

工作室尺寸mm：1180×550×1400

外形尺寸mm：1650×680×1750

重量kg：350

03主要结构及工作原理

主要结构：

1、箱体由内、中、外三层组成，内胆采用不锈钢焊接而成，外壳采用冷轧钢板折弯成型，中间隔层保温采用聚脂发泡材料，搁架用不锈钢型材制造，具有结构坚固、造型美观，耐腐蚀性好等特点。

2、温湿度控制仪采用集成电路数字显示，具有分辨率高、直观、调节方便、控制精度高等优点。

3、制冷系统采用直冷式压缩机，管盘蒸发器，外露式冷凝器以提高零件使用寿命。箱内采用风扇进行冷热交换，使温湿差减少，使其更加均匀。

4、加温采用L型电加热管，底部的加热管在水中发热，使箱内温度均匀地提高到设定温度、利用加热产生的气体可作为加湿的辅助补充。

5、加湿采用超声波加湿器（保修3年），加湿为雾状水分子，确保箱内湿度≥95%RH，比目前广泛采用的喷淋加湿器，更均匀。

工作原理：

当箱内温度高于设定温度时温控器控制制冷，当箱内温湿度低于设定温湿度时，温控器控制加温加湿系统工作、反复循环将温湿度控制在设定的温湿度范围内。

为了避免温控器继电器频繁工作，出厂前温度设定在上限21℃，下限19℃，使继电器动作范围在±1℃内变化。

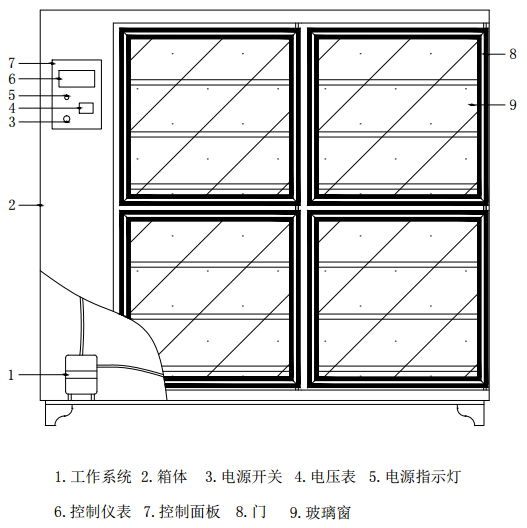

HBY-60ZX型水泥砼恒温恒湿标准养护箱结构图

04仪表操作

详见所附的智能数显温湿度控制仪使用说明书。

05操作及使用

1、将仪器置于通风干燥的环境下，背离墙50公分以上，安放平稳检查箱门开关是否灵活。（在养护箱前端加装220V、1.5KW稳压器）

2、向水箱内加水至未层搁架以下（电热管上1-2公分）。

3、在湿度传感器上注水90%。

4、取下加湿器上部水箱，在水箱底部加水口加水（必须是蒸馏水）。

5、将插头插入具有良好接地的220V插座中。

6、调节温湿控制器按扭设定所需要的数值。

7、按动电源，仪器随即进入工作状态。

06注意事项

1、仪器安放平稳，接地可靠。

2、工作时，箱内不得断水。

3、仪器在设定温度±1℃时的动作不是故障。

4、当电源波动超过±10%时应使用稳压器。

5、任何情况下仪器倾斜不得超过45度。

07故障排除

1、电源指示灯不亮，说明电源没有接入仪器，在确定外部电源正常的情况下，检查开关是否完好。

2、箱内温度低，加热指示灯不亮，应检查接触器是否有电，或接触器触点是否烧蚀，若指示灯亮，箱内温度很低，则说明加热管坏。

3、箱内温度高，制冷指示灯不亮，应检查温控仪与制冷系统接线是否脱落。若指示灯亮则应检查过载保护器启动器是否完好，检查正常，则压缩机坏进行更换。

4、箱内温度大，检查风机是否工作，若制冷指示灯亮而风机不工作，则风机损坏。通过上述检查制冷系统故障需送维修部门修理外，其余故障都可自行修理。

5、使用一段时间后，箱内应冲洗一次，以保持工作室干净。

6、如有特殊要求或质量问题可直接与经销商联系，我公司生产公路、水泥建材、快速养护箱、干燥箱、高温电炉、制样机、沸煮箱等实验、试验分析仪器，并配套销售国产、进口仪器，欢迎咨询采购。

08装箱单

养护箱              1台

稳压系统电源        1台

说明书              1本

超声波加湿器        1台

恒温恒湿仪表说明书  1份
