一、概述

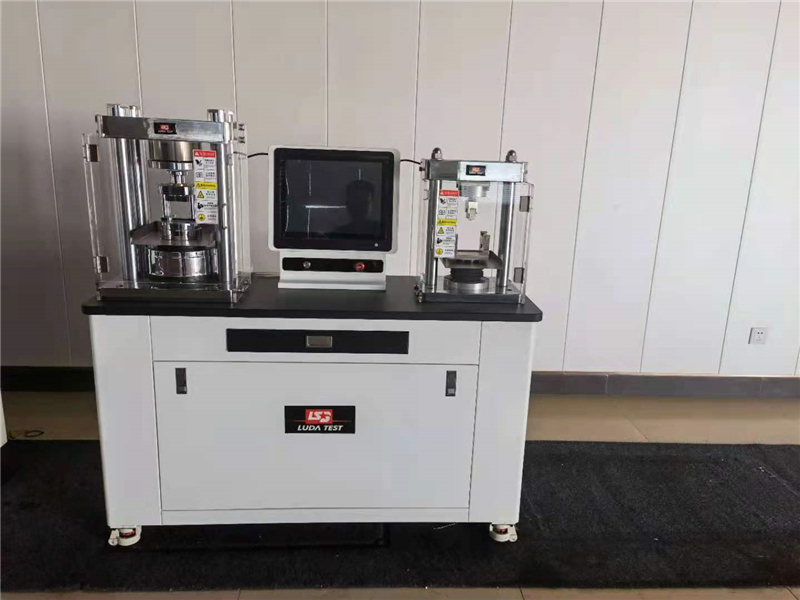

YAW-300•10S型恒加载水泥抗折抗压试验机是浙江宣田科技有限公司与浙江工业大学联合研制的集水泥抗折抗压为一体的新一代压力试验机。采用进口伺服电机控制油源，高精度数字微小量阀，具有力闭环控制功能，能够实现等负荷速率加荷或等应力速率加荷，控制精度高，可靠性好。尤其适合于需要长时间连续工作的试验场所。本试验机是建材、建工、质量监督、计量检测、科研院校等单位必备的测试仪器。产品符合GB/T50081-2002（ISO679：1989orEN196/1）标准中对压力试验机的各项具体规定。

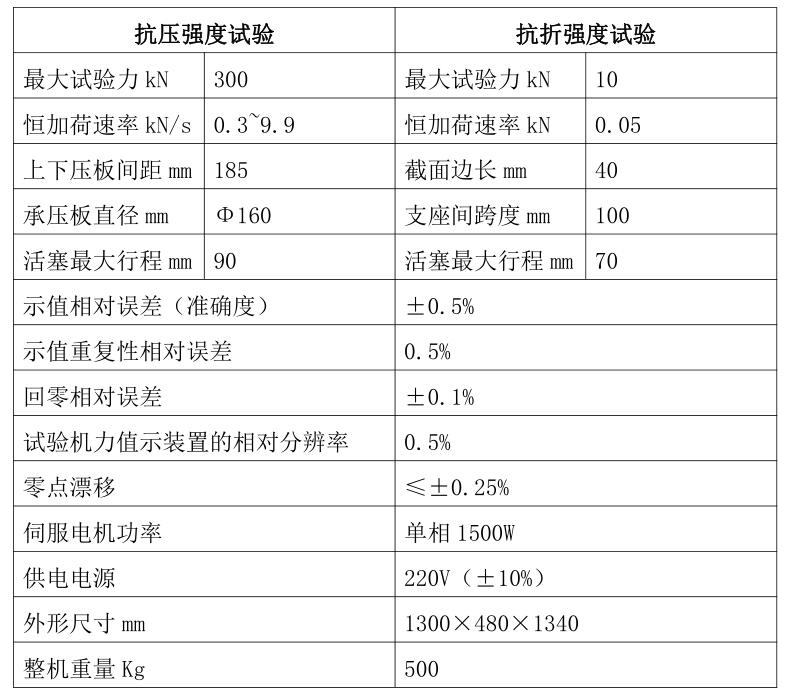

二、主要技术指标

三、试验机结构及控制系统的安装

1、结构：试验机由油源、主机架、液压控制系统，传感器及PC机控制测力系统控制器组成。抗压部分采用四根立柱与台面板连在一起,工作油缸安放在台面板上。抗折部分也采用两根立柱将上梁与台面板连在一起，抗压轮辐传感器安装于上梁底部，工作油缸安放在台面板上，与抗压部分一起构成试验机的主机架。工作油缸与工作活塞是精密偶件，在油缸的内壁上部嵌有复合密封圈来达到密封，这种结构可以使工作油缸与活塞之间的摩擦减少到最低限度，从而保证试验机的精度。采用径向柱塞高压油泵，由电机通过支架安装在试验机底部，整体安放于油箱上，工作平稳且躁声低。液压集成块上有数字微小流量阀，整体安装于油箱上方。传感器才用高精度轮辐传感器，安装于上横梁底部。PC机控制测力系统安放在主机侧边，电脑安装在抗折与抗压结构中部位置。

2、工作原理：油箱内的油经滤油器被吸入油泵，经油泵出油管，送至数字微小流量阀。该系统采用的是一只三通型的数字微小流量阀，当阀处于初始位置时，P1口与T口相通，P口与P1口不通，油缸中的油通过数字微小流量阀回油池，P口的油经定差减速压阀回油池。当数字微小流量阀打开到一定开度时，P口与P1口相通，P1口与T口不通，液压油通过数字微小流量阀的节流口流至工作油缸，工作油缸内的油液被不断压缩，从而使得油缸内的压力升高，只要调节数字微小流量阀的节流口的开度，节口调节进入工作油缸的液压油的速度，从而控制压力的上升速度。当数字微小流量阀恢复初始位置，即可实现卸载回油。

3、自动架载原理:首先让数字微小流量阀打开到一定的开度,使工作缸快速上升,当试块受压产生压力时,试验机通过传感器G将实际压力送入计算机。计算机将实际压力值与理论压力值进行比较，得到一个偏差值，通过PID运算得到一个控制输出量，然后计算机给脉冲发生器发出信号，脉冲发生器产生信号后发送给步进电机驱动器，驱动步进电机转动，步进电机的转动带动数字微小流量阀阀芯的移动，使数字微小流量阀改变节流口的开度，从而达到控制加荷速率的目的。

四、压力机的安装

1、将压力机安放在环境条件较好的房间里，并调整至水平，打开油箱加油口添加46#抗磨液压油至油位尺4/5位置。

2、连接好一组单相220V电线（带地线），试验机外壳必须保证良好的接地，否则将会影响到传感器的稳定性，从而影响到压力机的力值精度。

3、打开压力机控制柜的后板，查看内部的电器接头有无松动，电线连接是否完好，油管接头有无松动，如发现松动应及时解决。

4、打开急停按钮及总电源开关，开启电脑，打开试验机测控软件，点击运行试验界面运行按键，观察活塞是否上升，若上升说明控制油路正常，若不上升关闭总电源进行检查。

五、计算机系统要求

本操作系统软件使用Wind7系统。

六、计算机和压力机的连接

计算机和压力机的连线包括:压力机的单相电源线、抗折.抗压传感器线、计算机到控制箱的串口线及控制箱的输出线。将这些线的插头对号入座地插好。

自动架载原理:首先让数字微小流量阀打开到一定的开度,使工作缸快速上升,当试块受压产生压力时,试验机通过传感器G将实际压力送入计算机。计算机将实际压力值与理论压力值进行比较，得到一个偏差值，通过PID运算得到一个控制输出量，然后计算机给脉冲发生器发出信号，脉冲发生器产生信号后发送给步进电机驱动器，驱动步进电机转动，步进电机的转动带动数字微小流量阀阀芯的移动，使数字微小流量阀改变节流口的开度，从而达到控制加荷速率的目的。

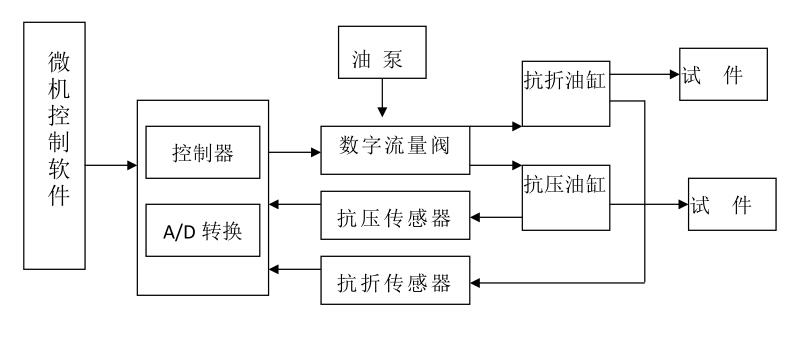

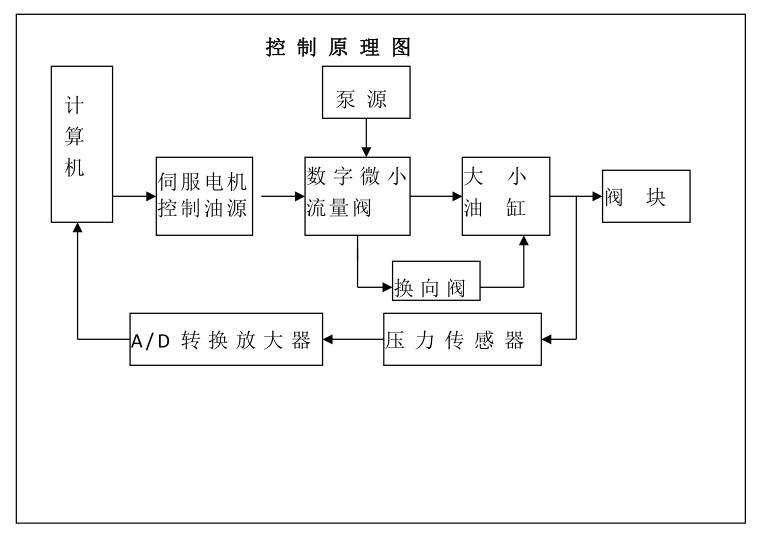

微机控制300KN恒加载试验机电液控制系统由以下部分构成:PC电脑一台,打印机一台,系统控制器及伺服液压控制系统.工作原理如下图

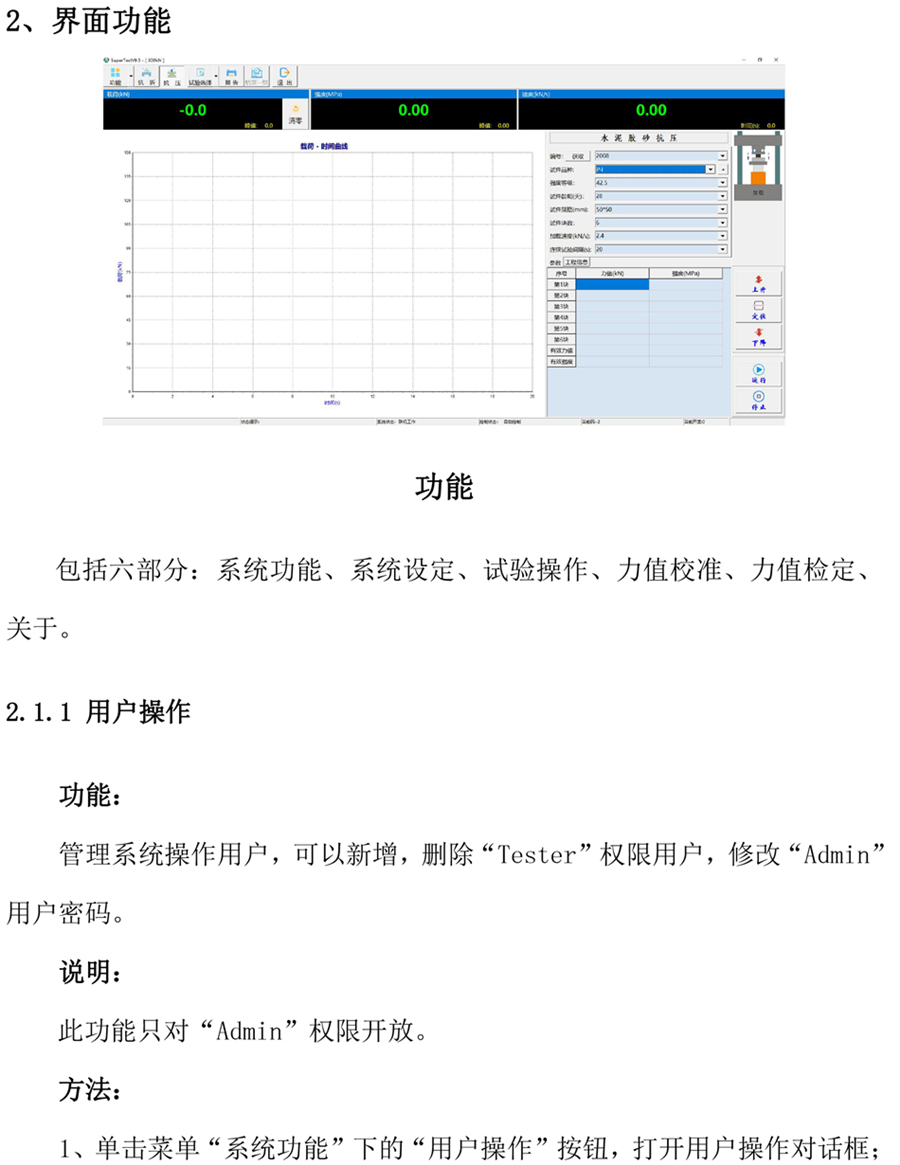

七、软件详细操作

1、简介

系统简介

系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求，适用于一路通道或两路通道的微机控制全自动液压式压力试验机或手动液压式压力试验机改造升级为微机控制全自动压力试验机。

系统具有以下功能：

● 具有力闭环控制功能；

● 能实现等载荷速率加载或等应力速率加载；

● 采用微机实现电子测量、自动完成试验；

● 计算机自动计算结果并打印报告；

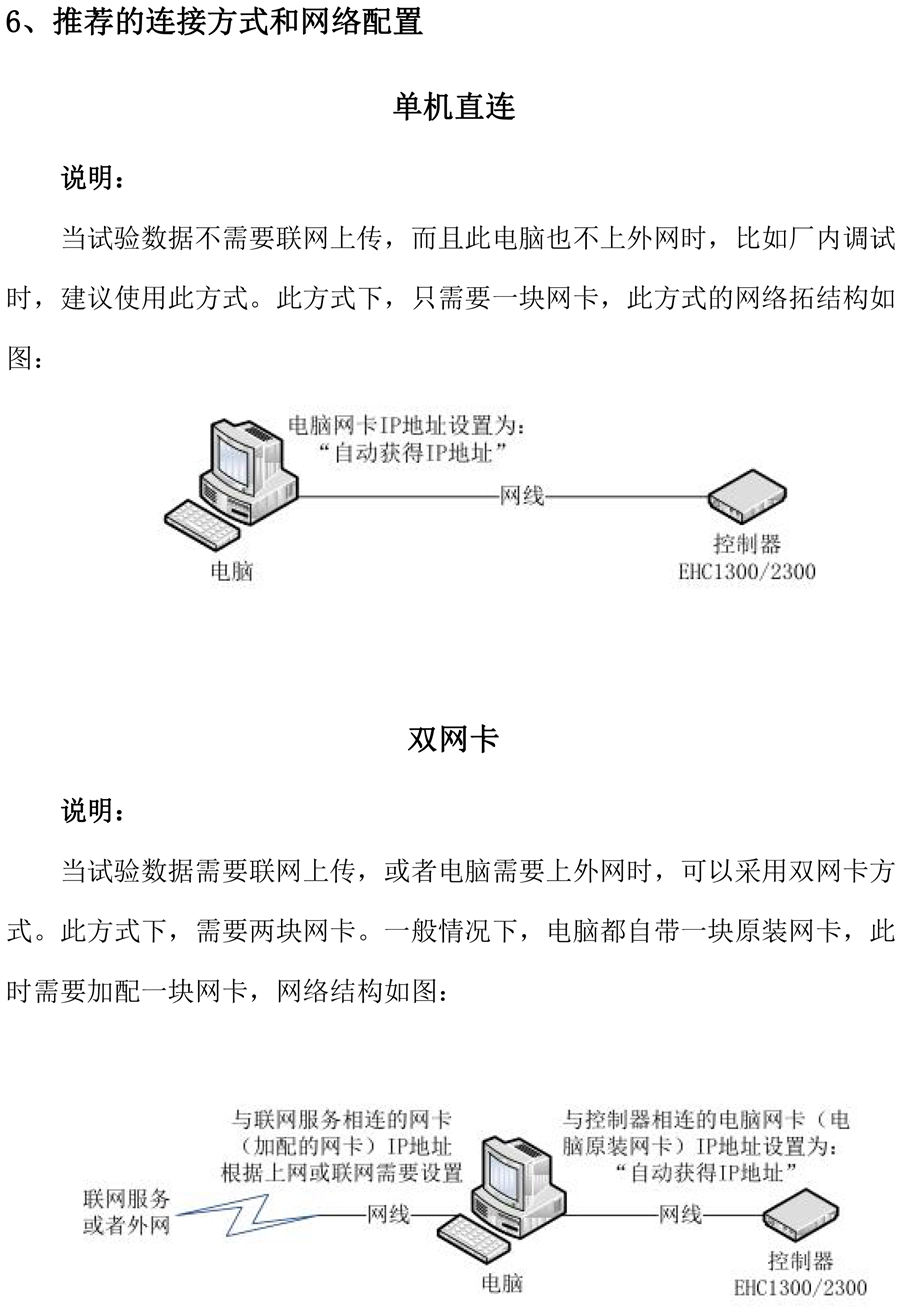

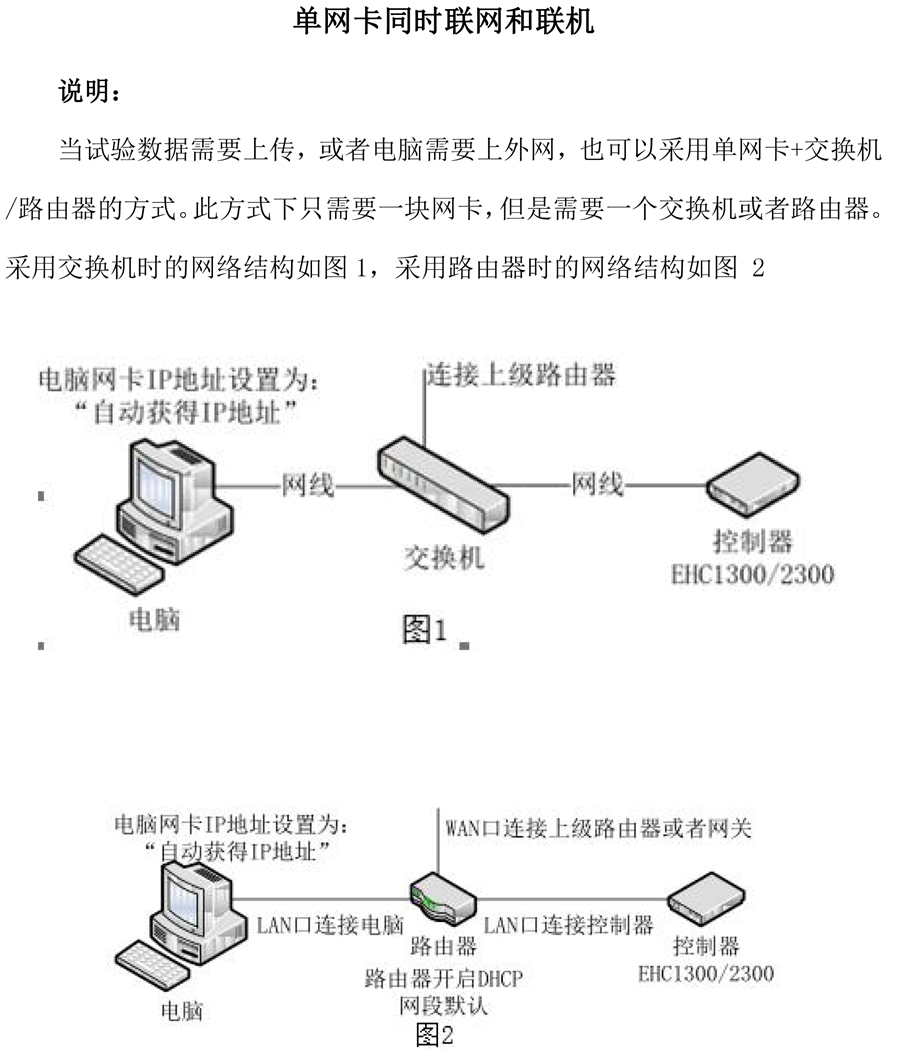

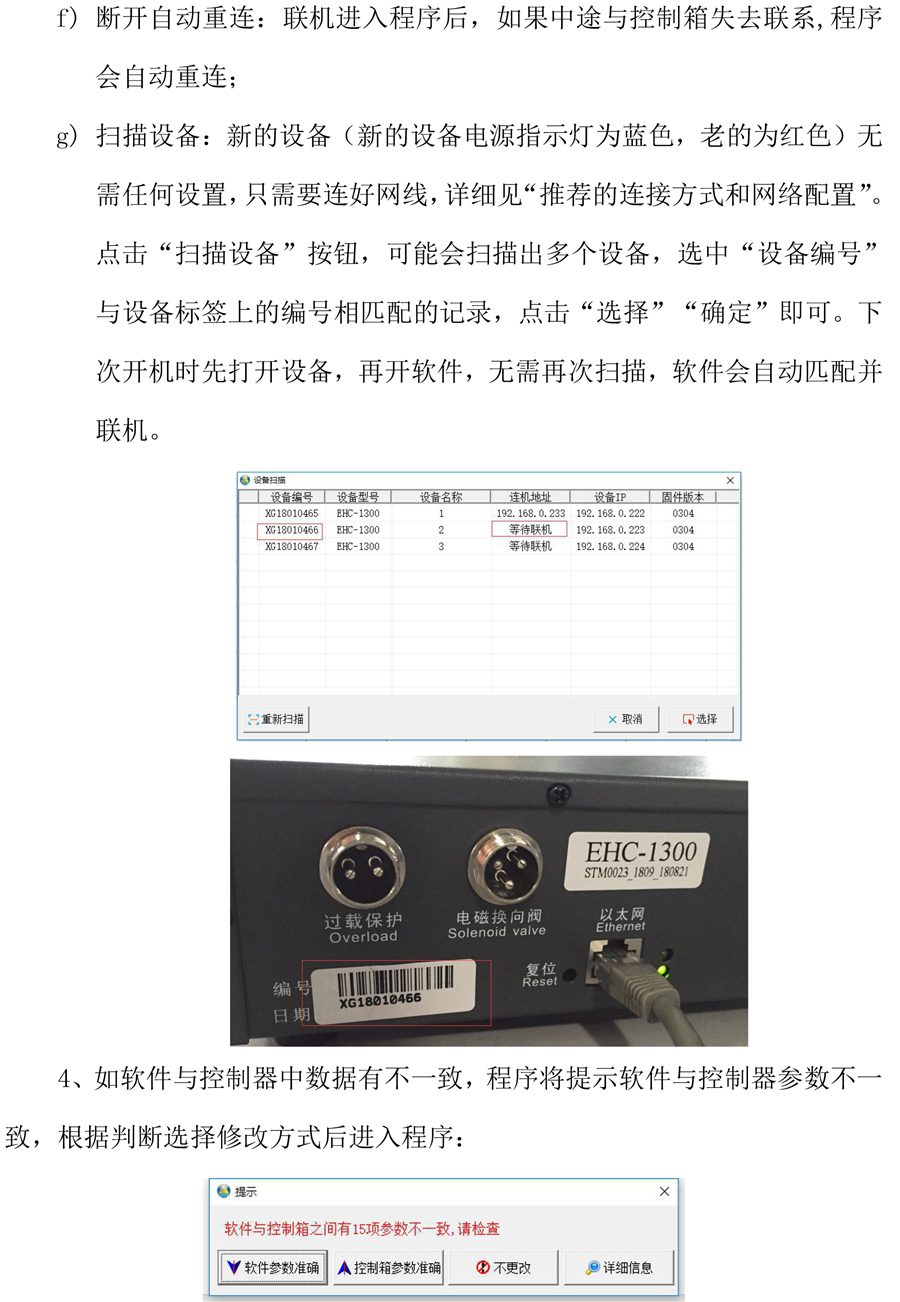

● 同时支持串口或以太网的通讯方式。

软件简介

测控软件采用WINDOWS风格，界面友好，功能齐全，运行稳定，用户操作简单。

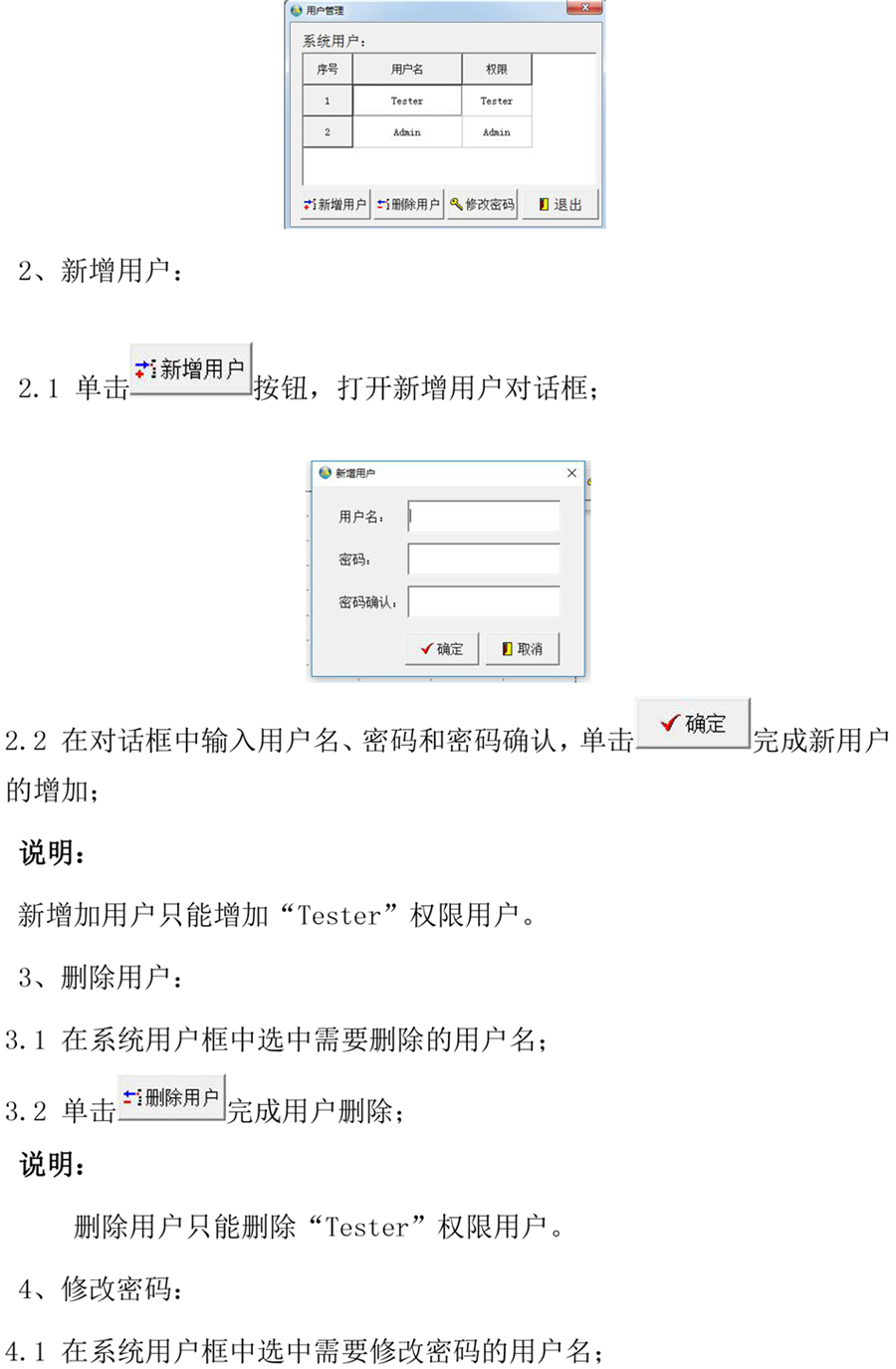

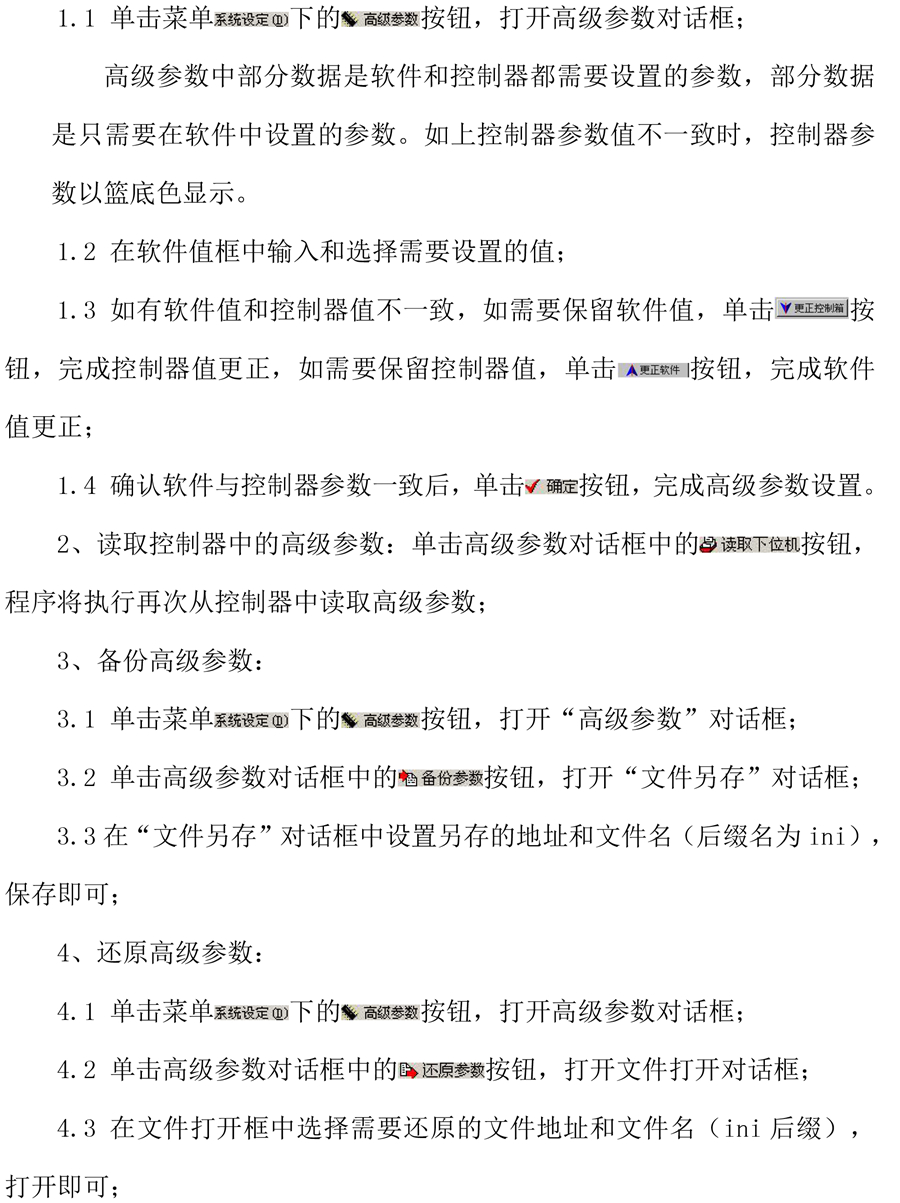

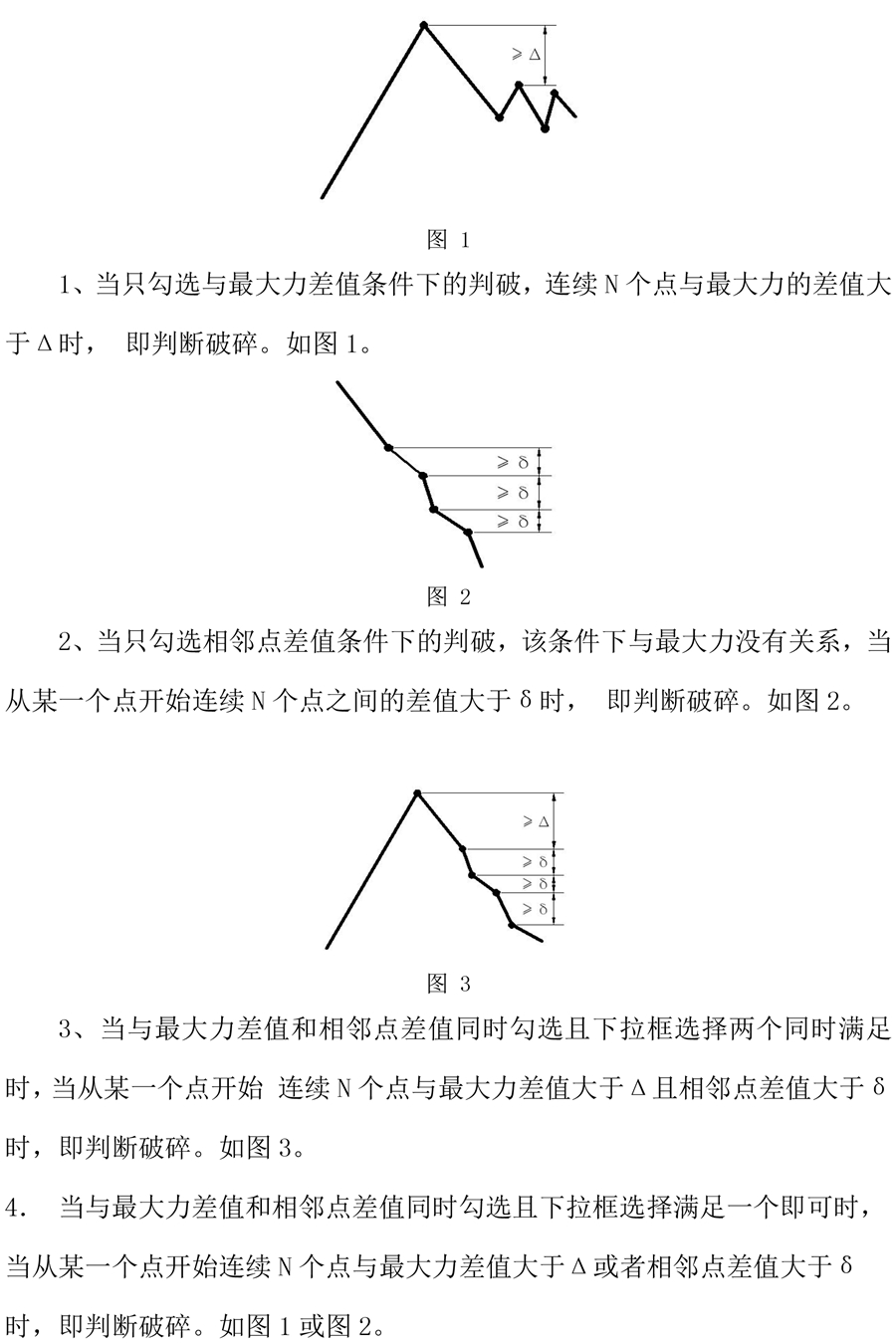

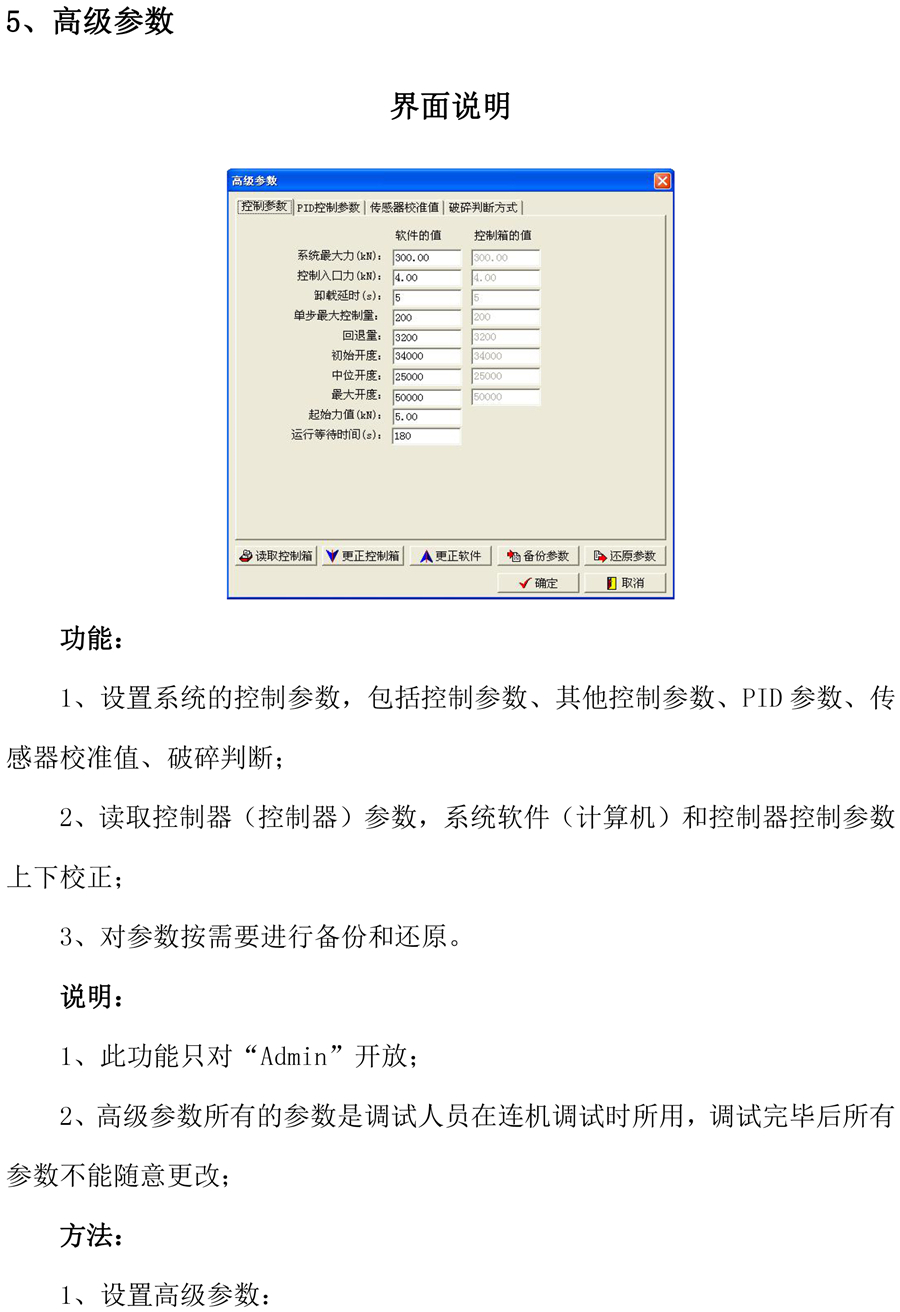

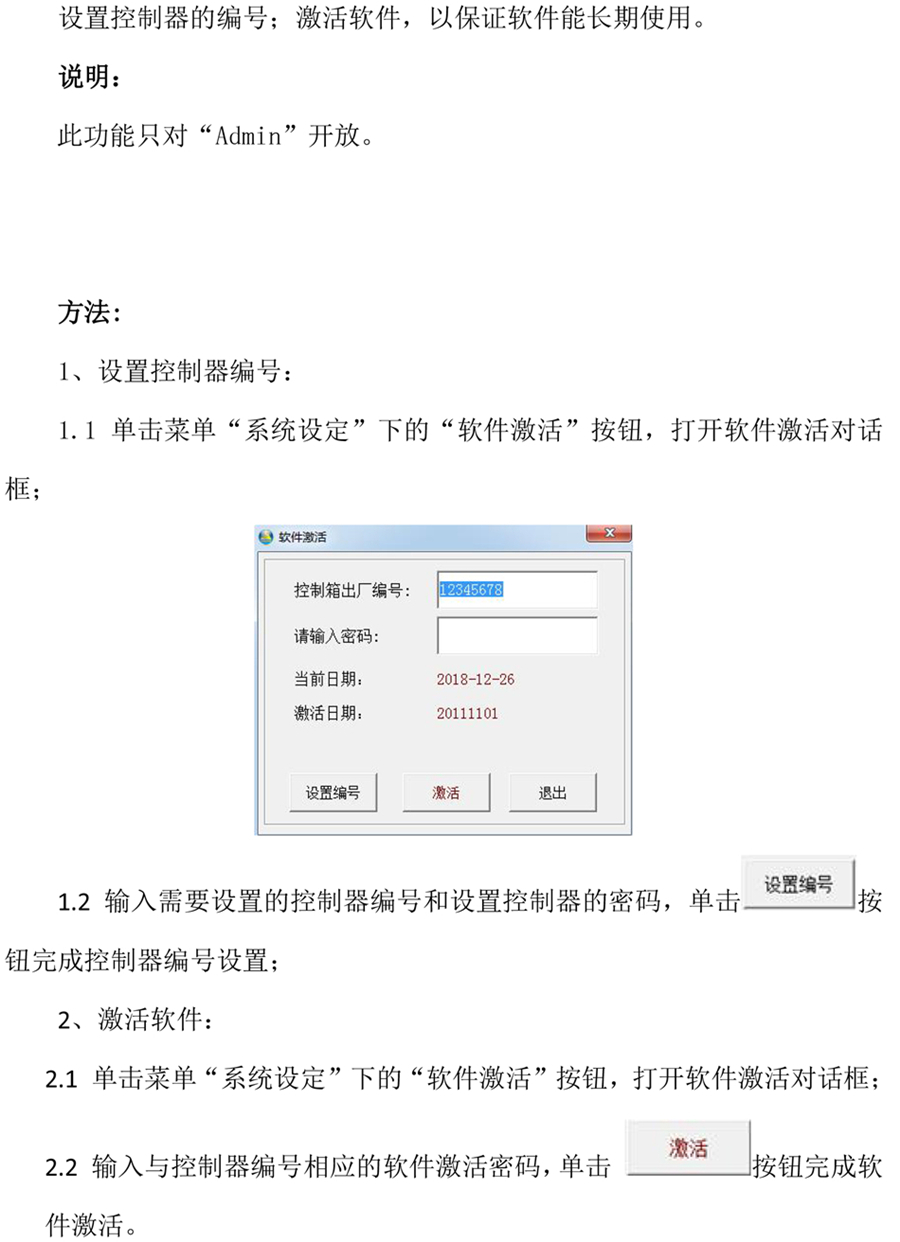

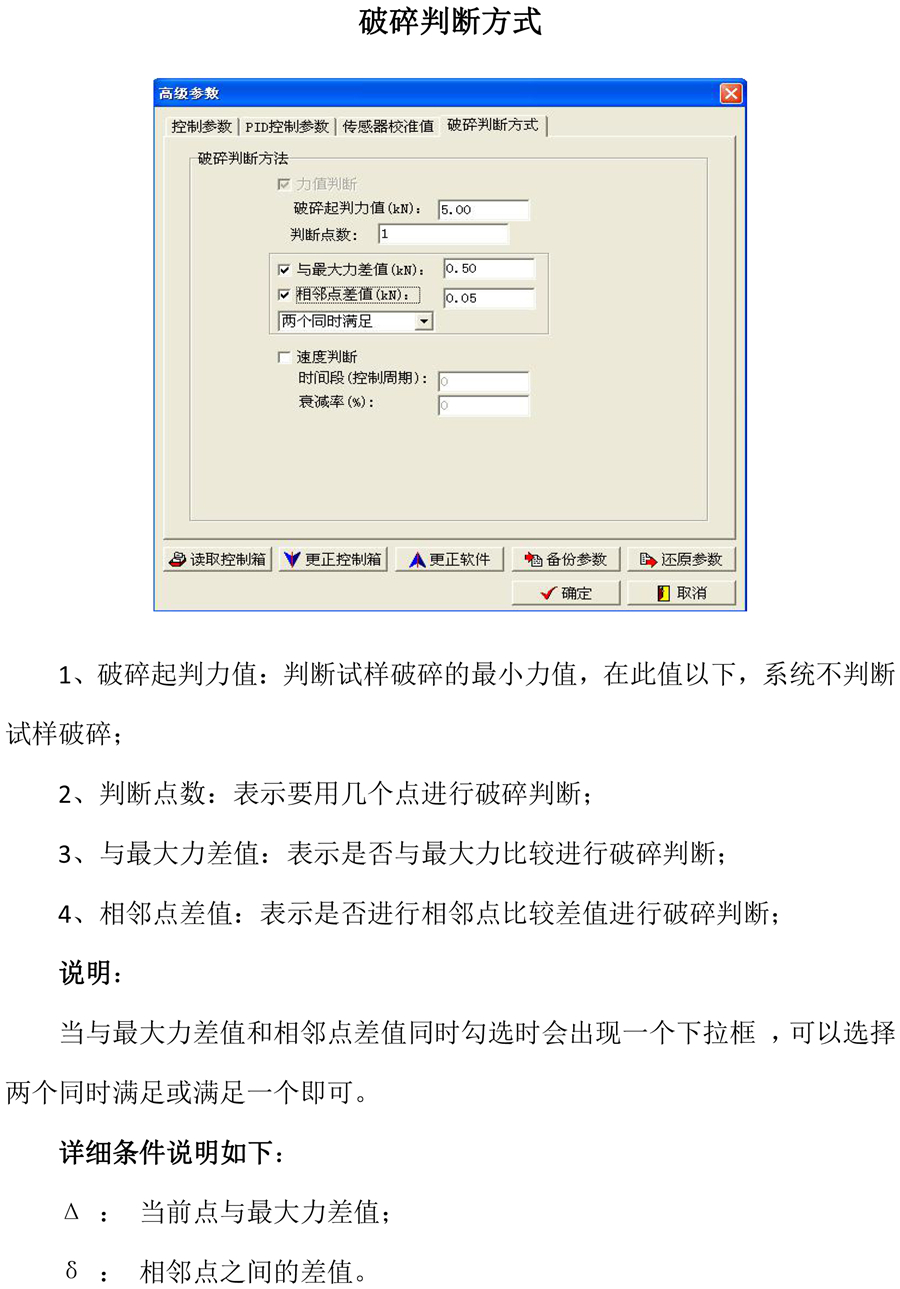

软件主要包括以下功能：

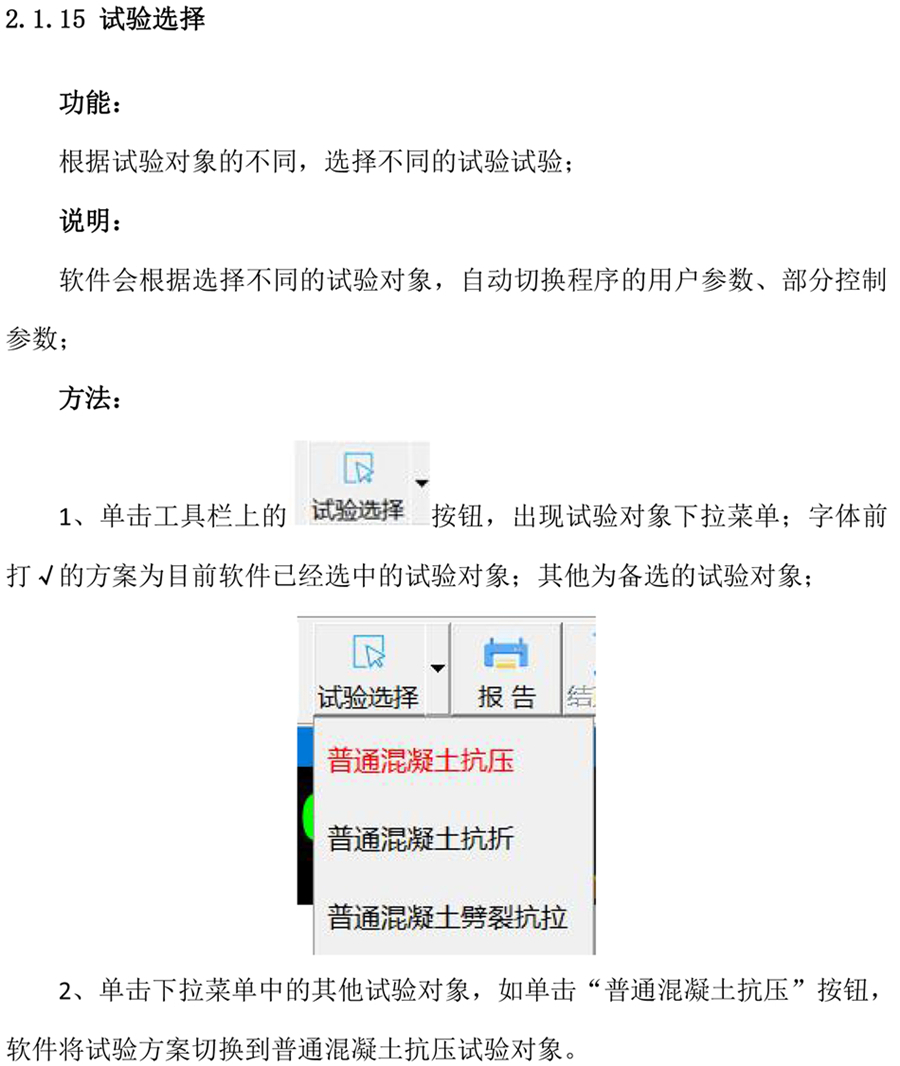

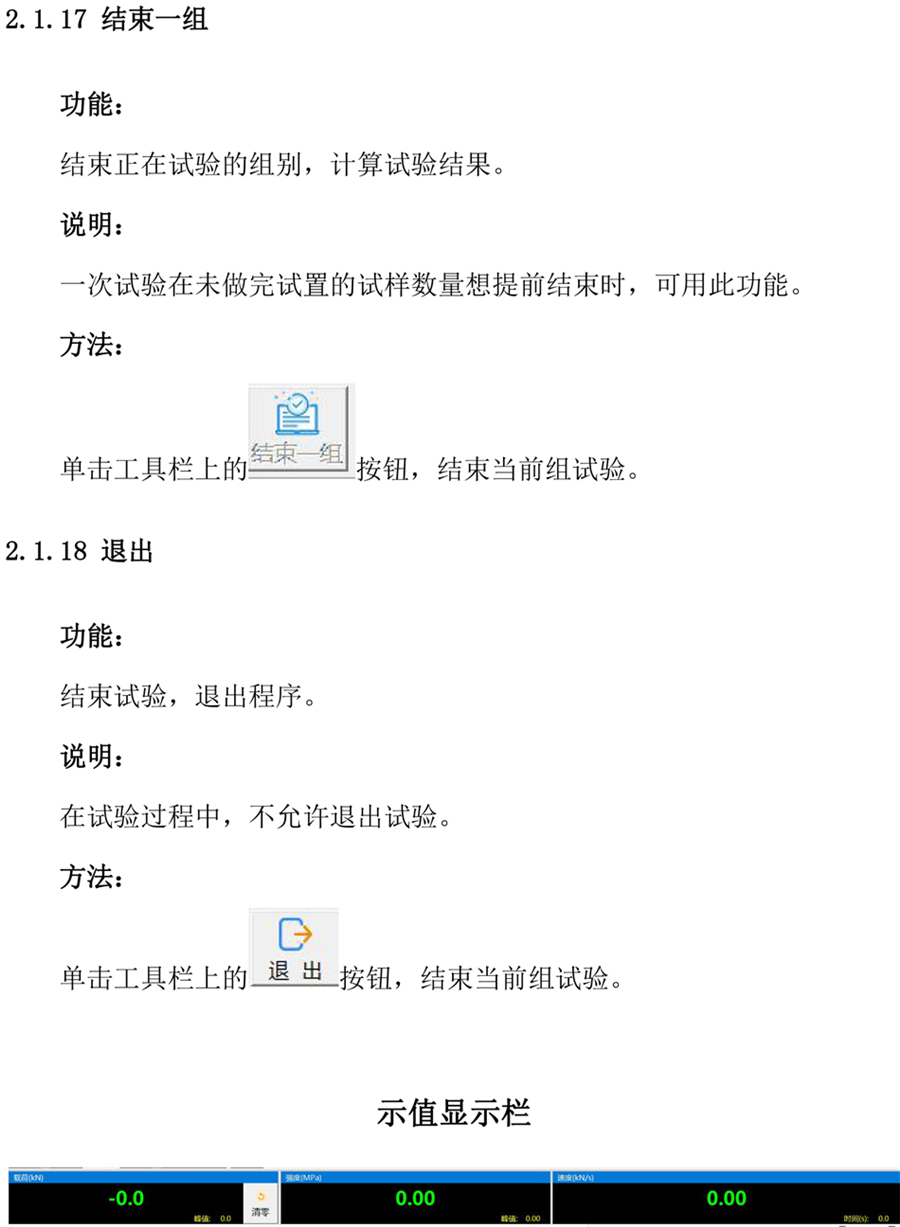

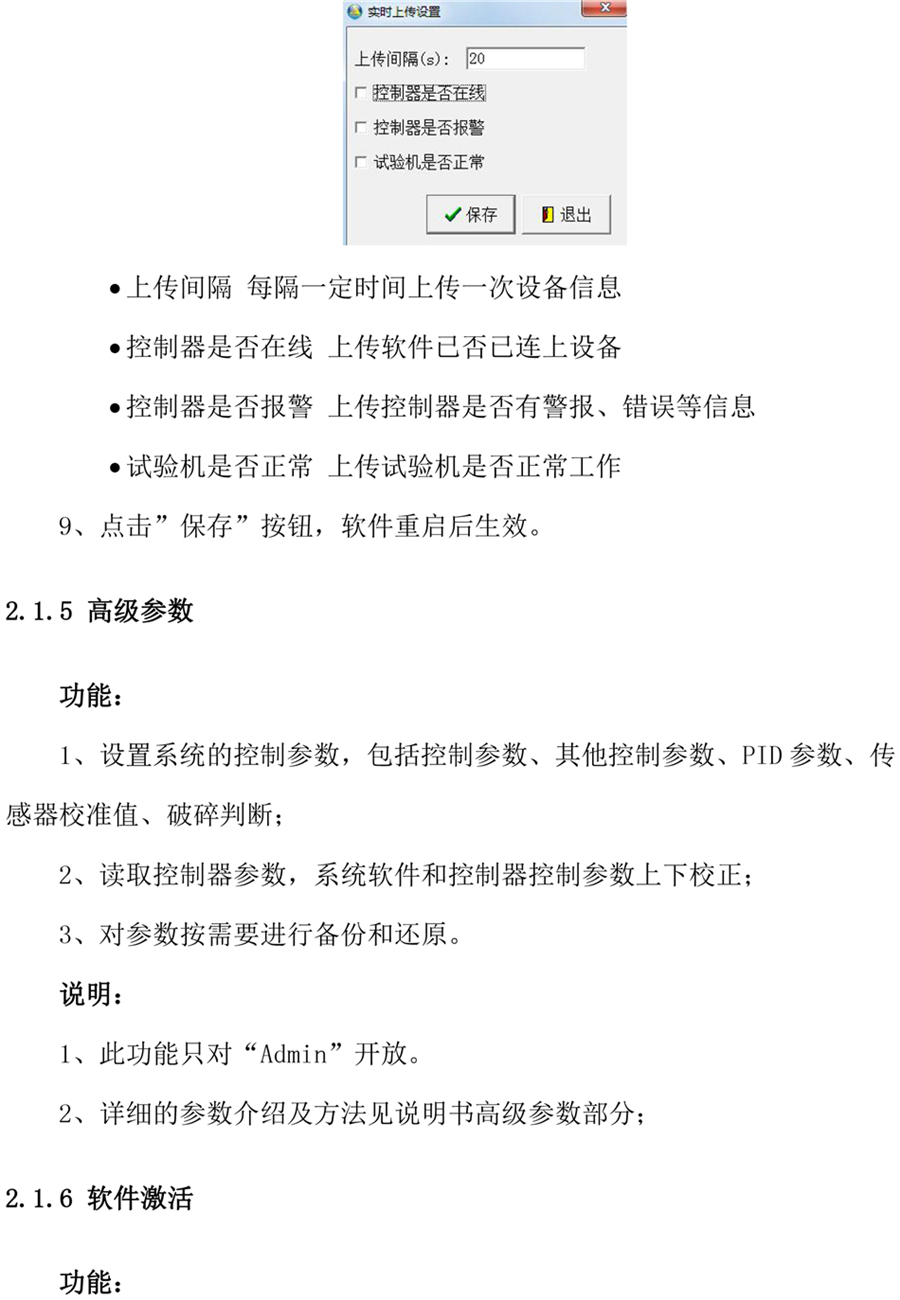

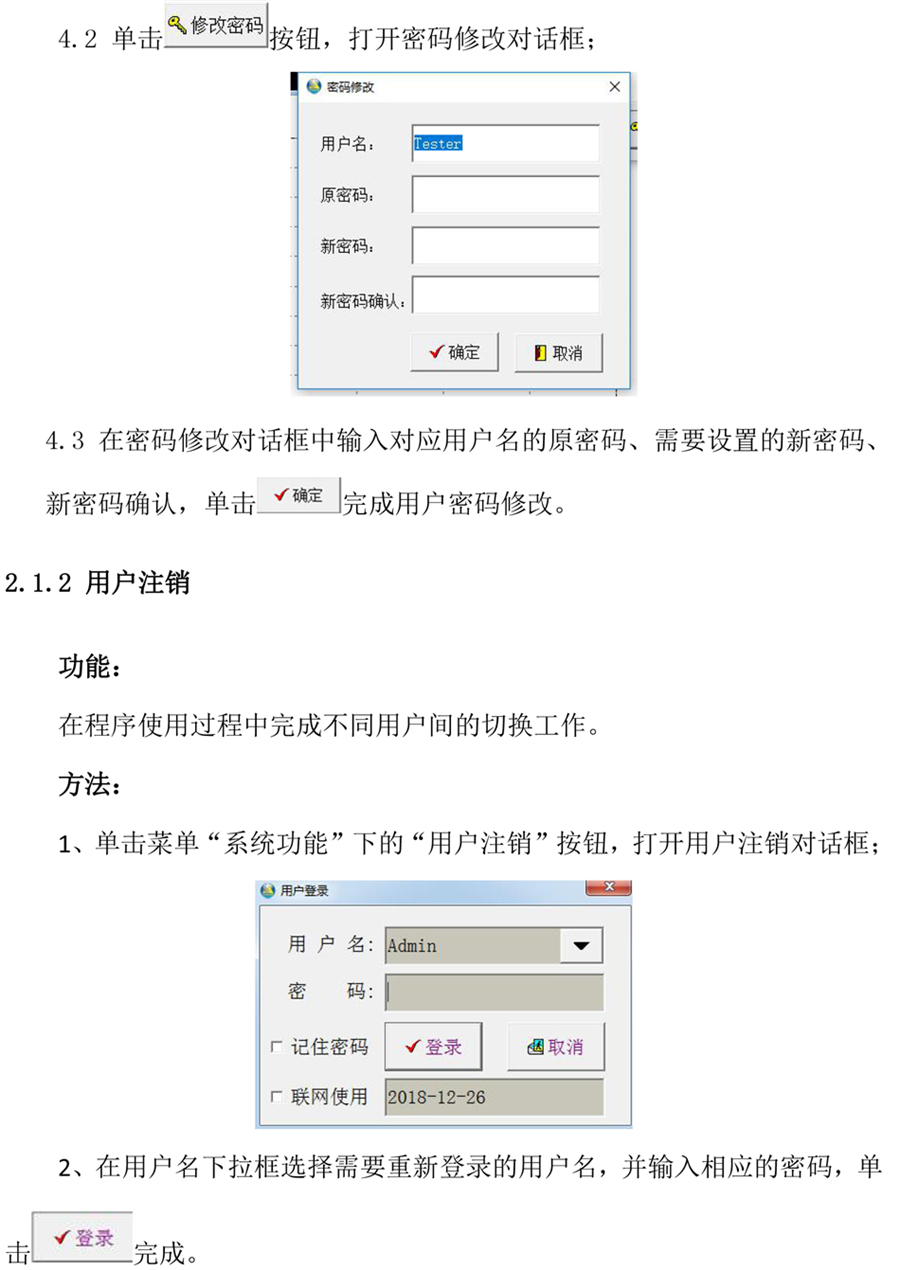

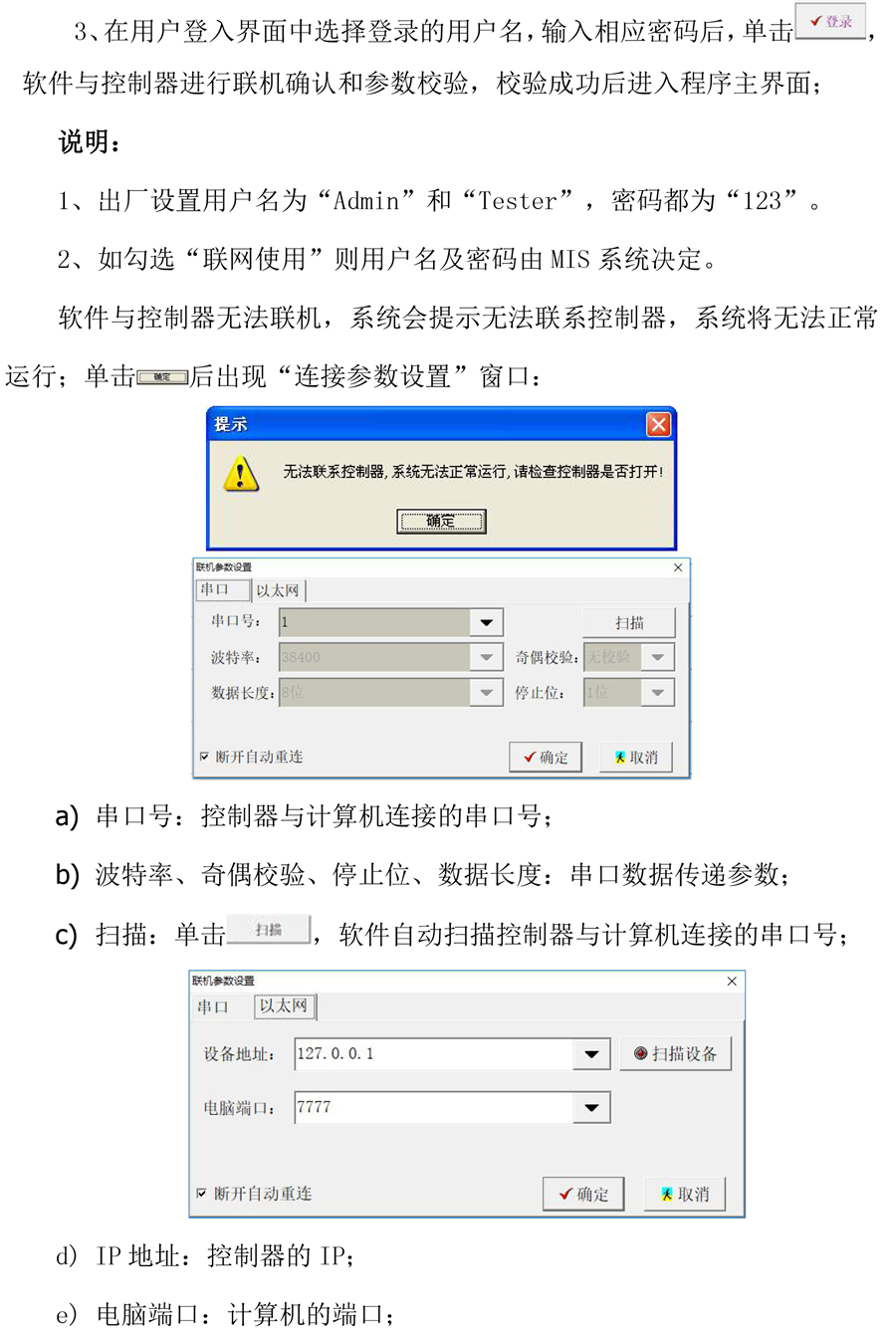

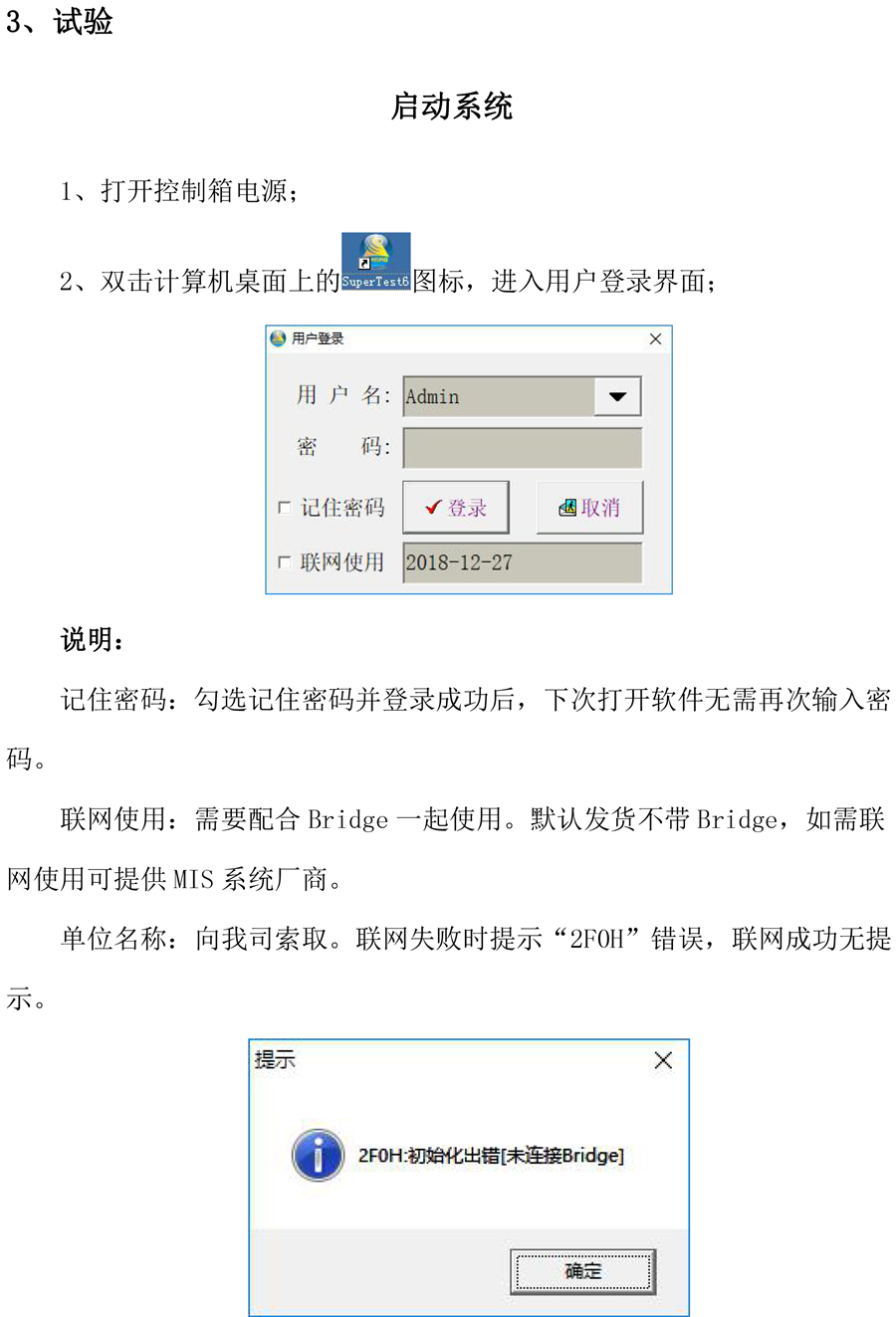

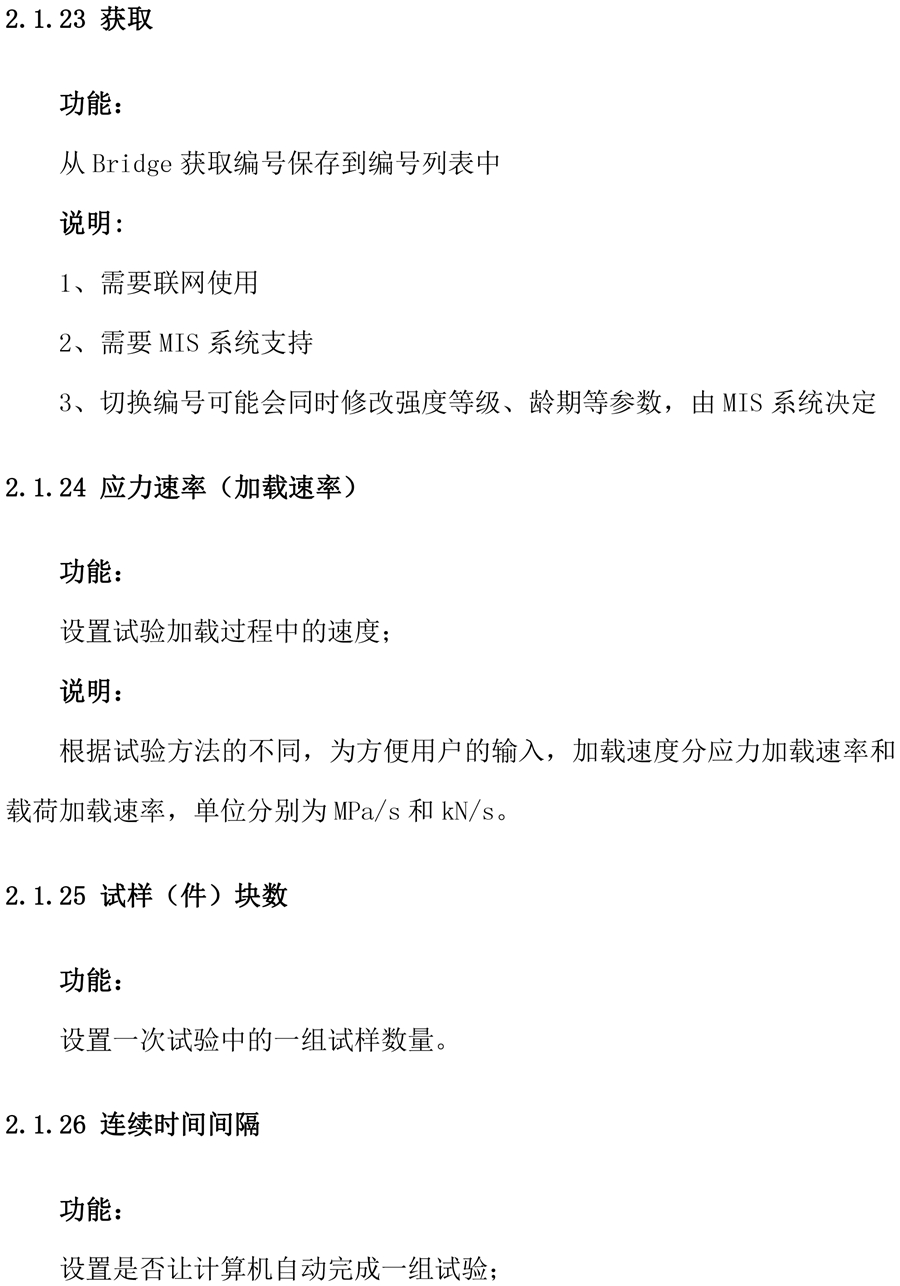

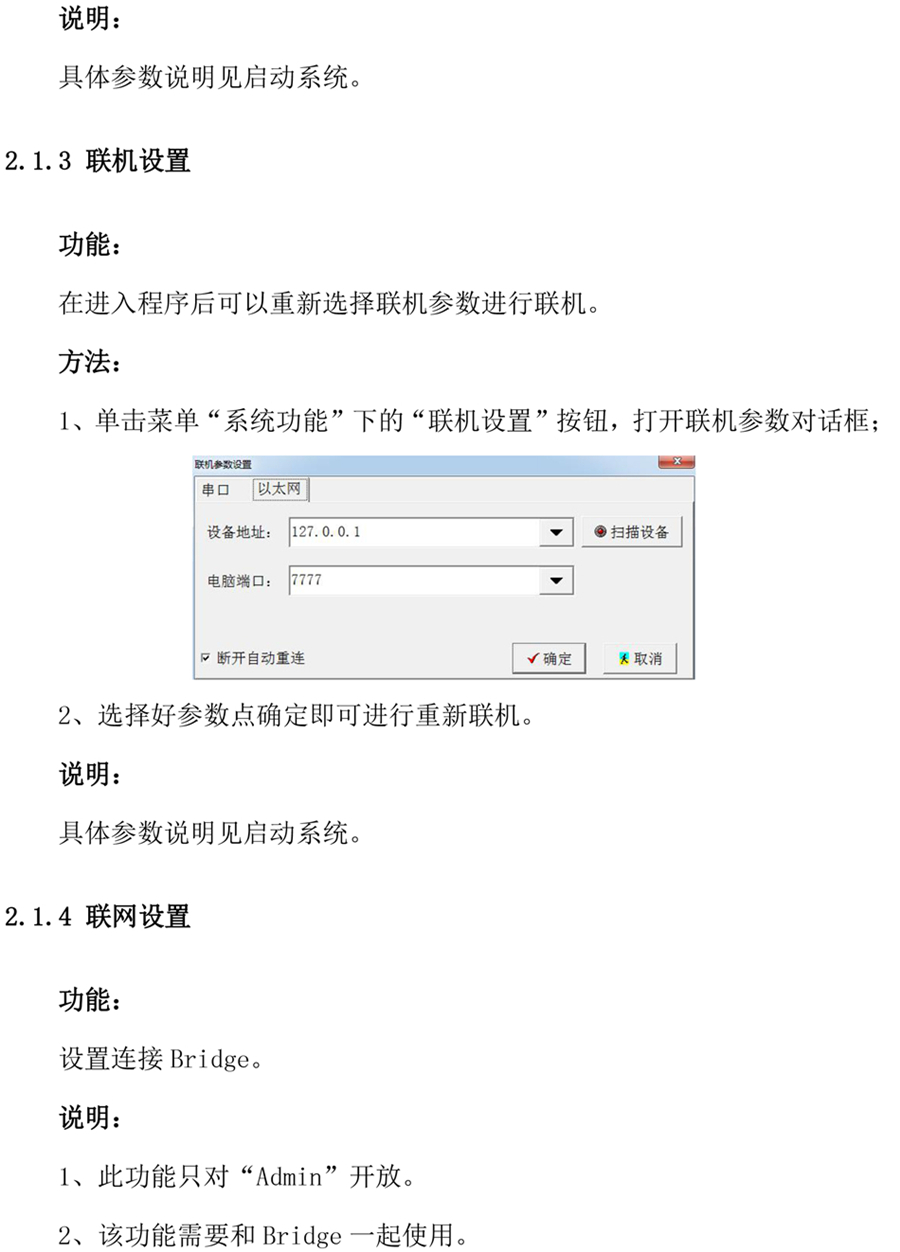

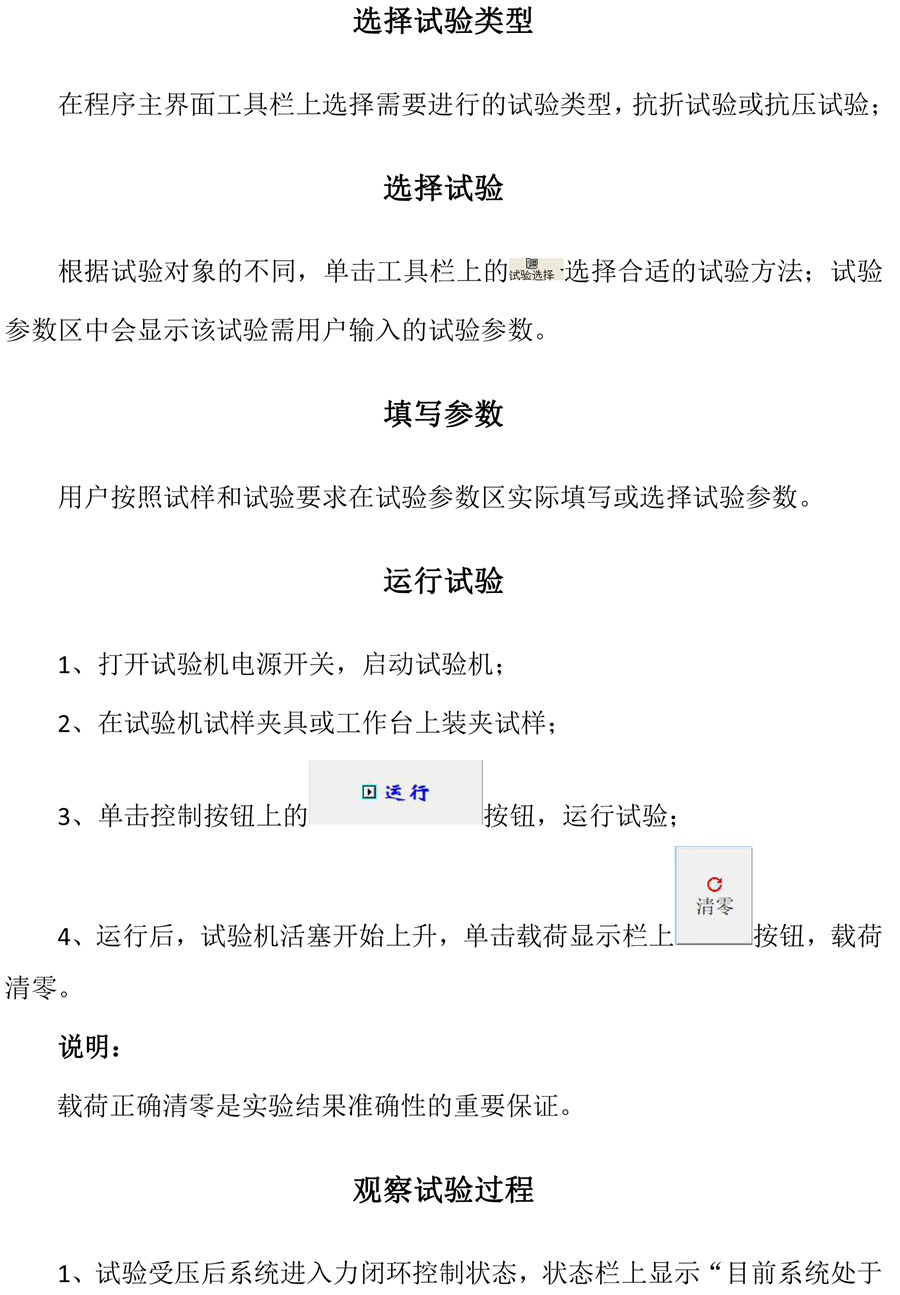

● 试验选择；

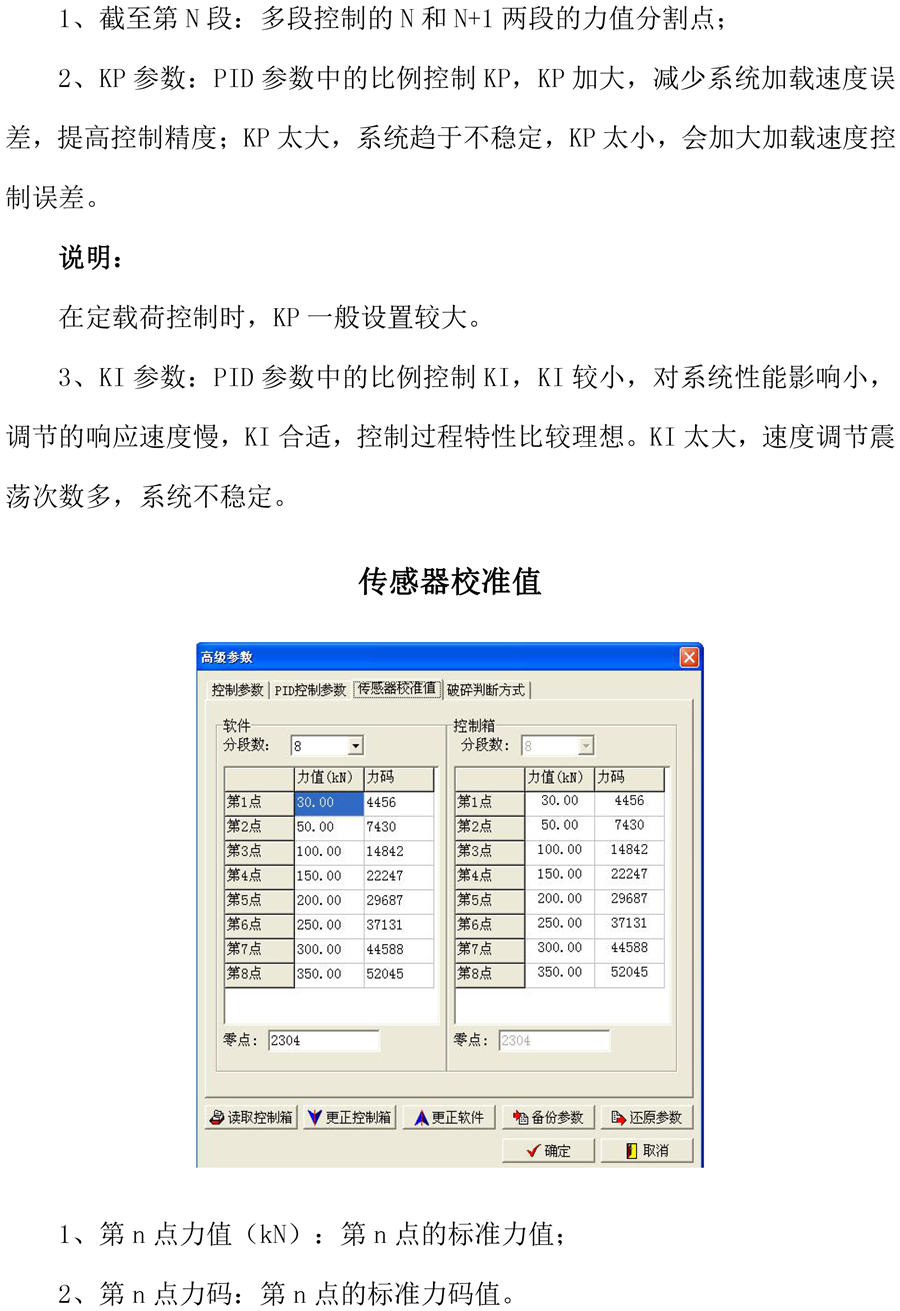

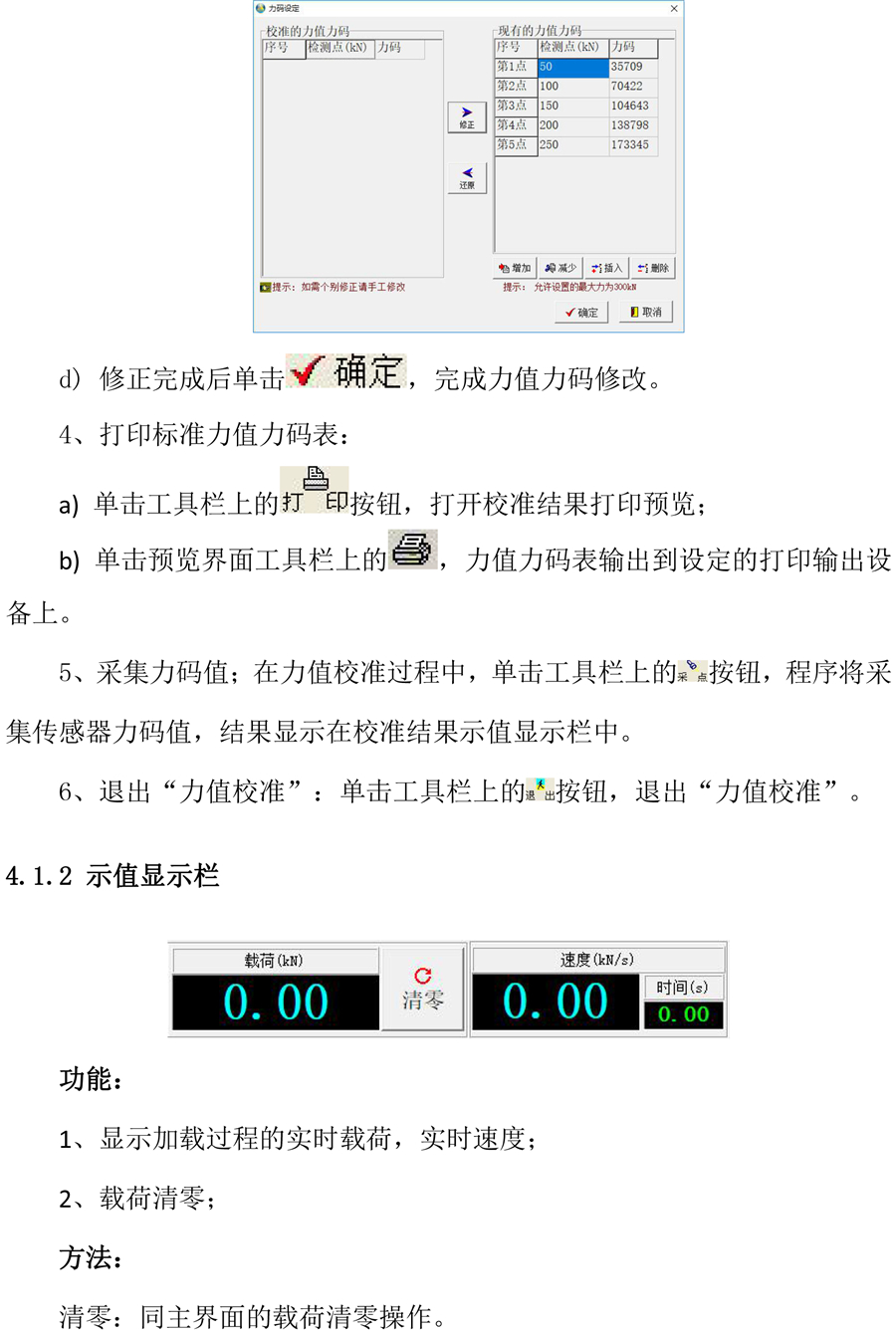

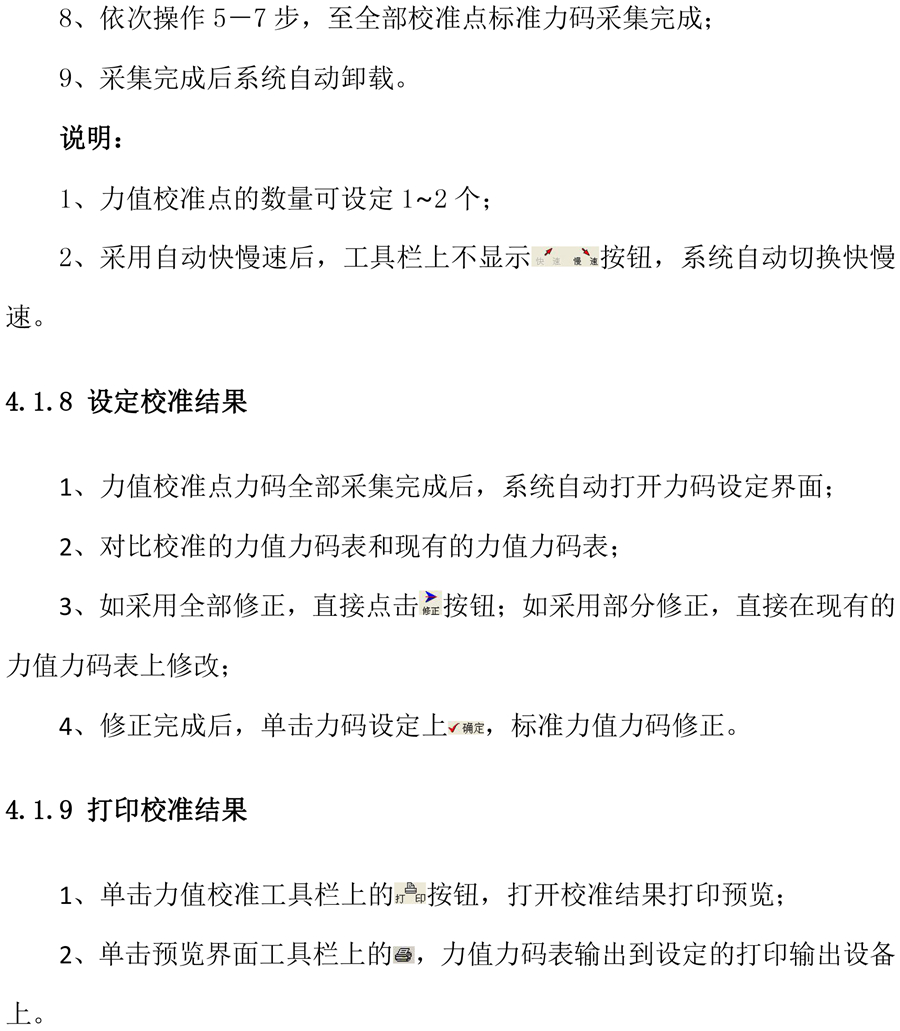

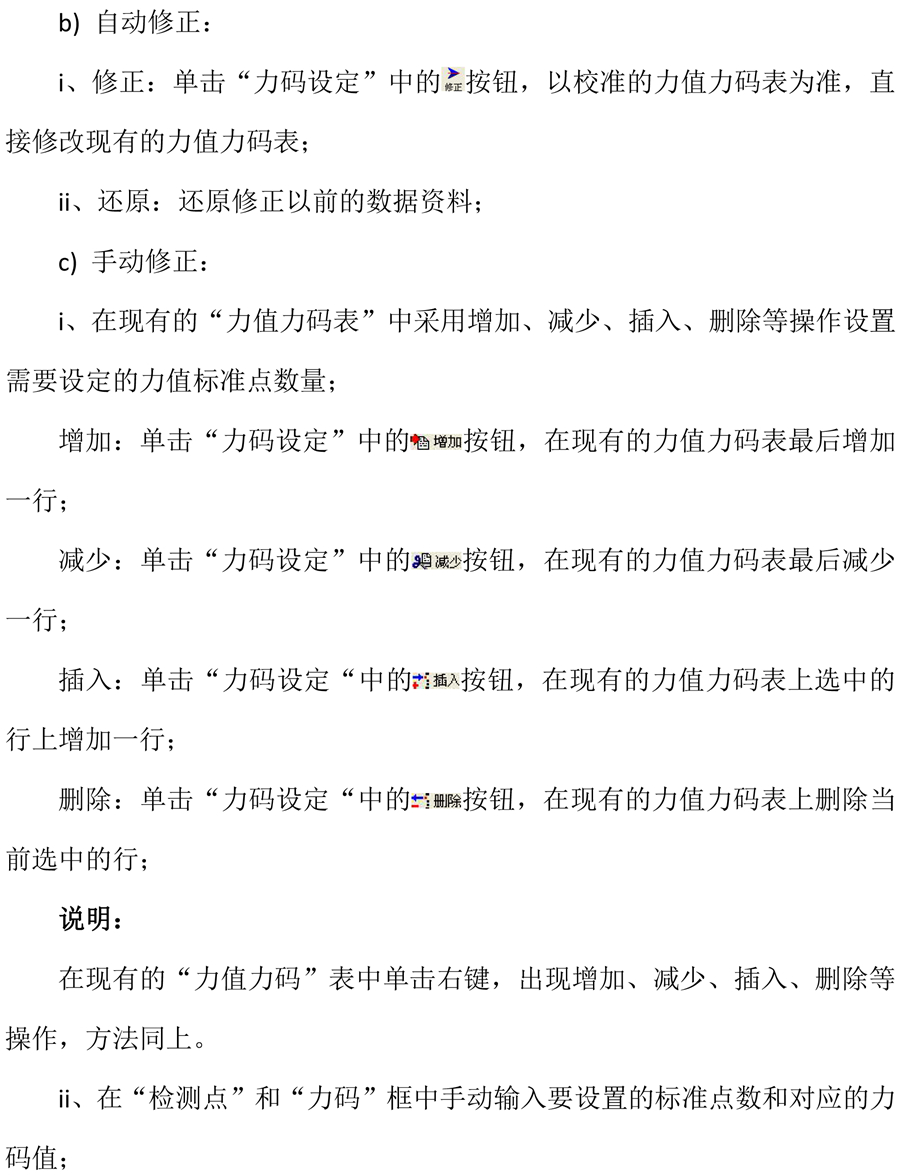

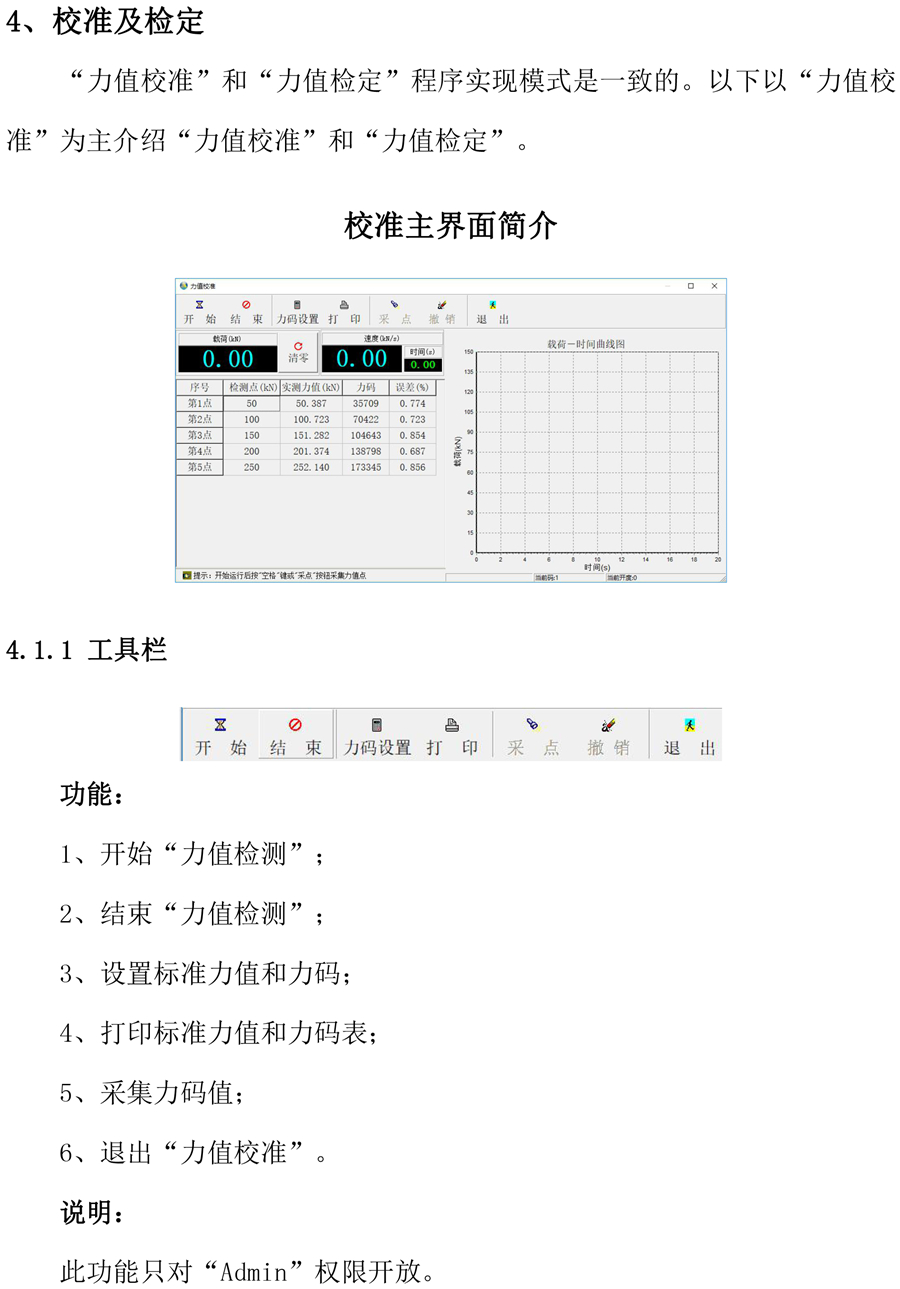

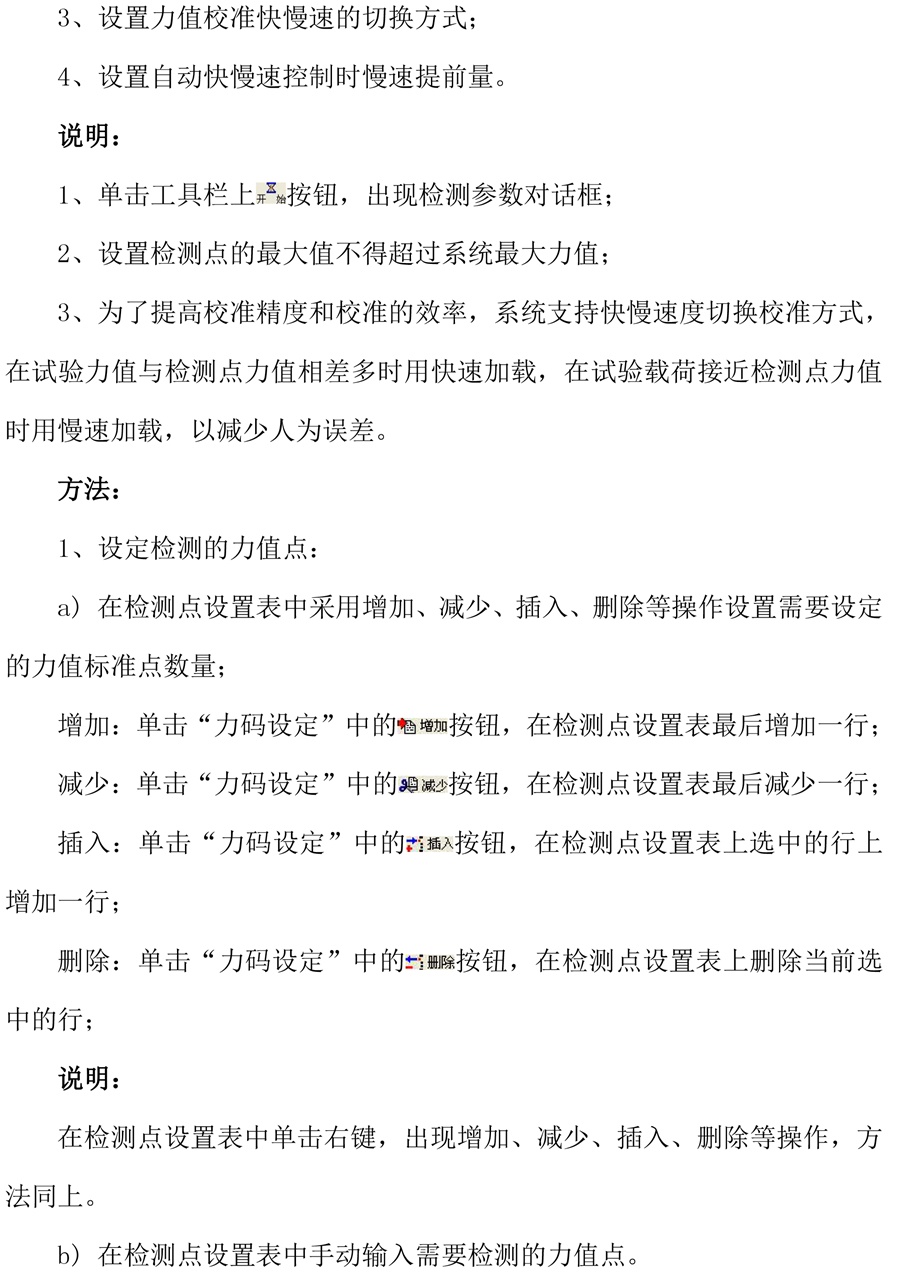

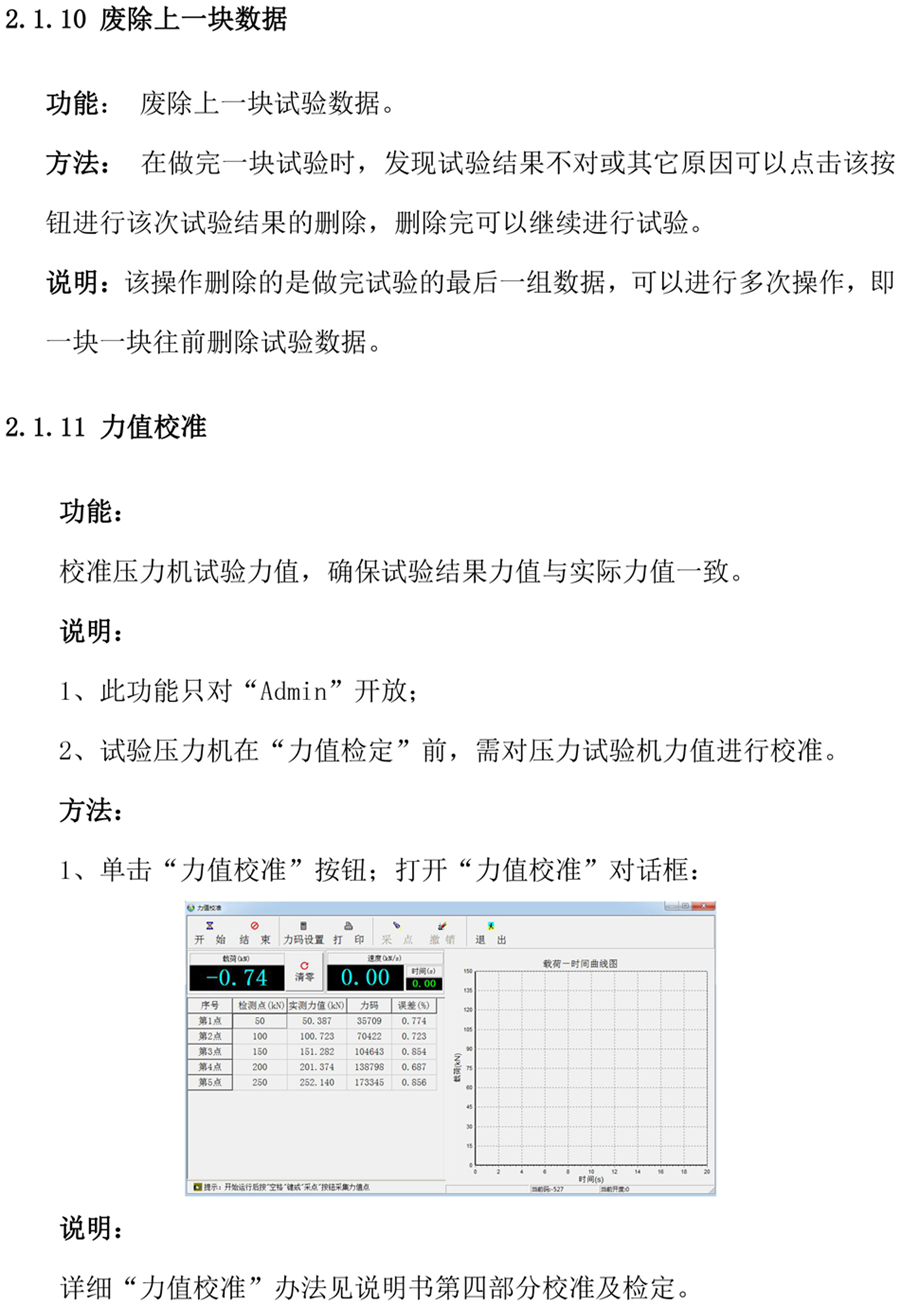

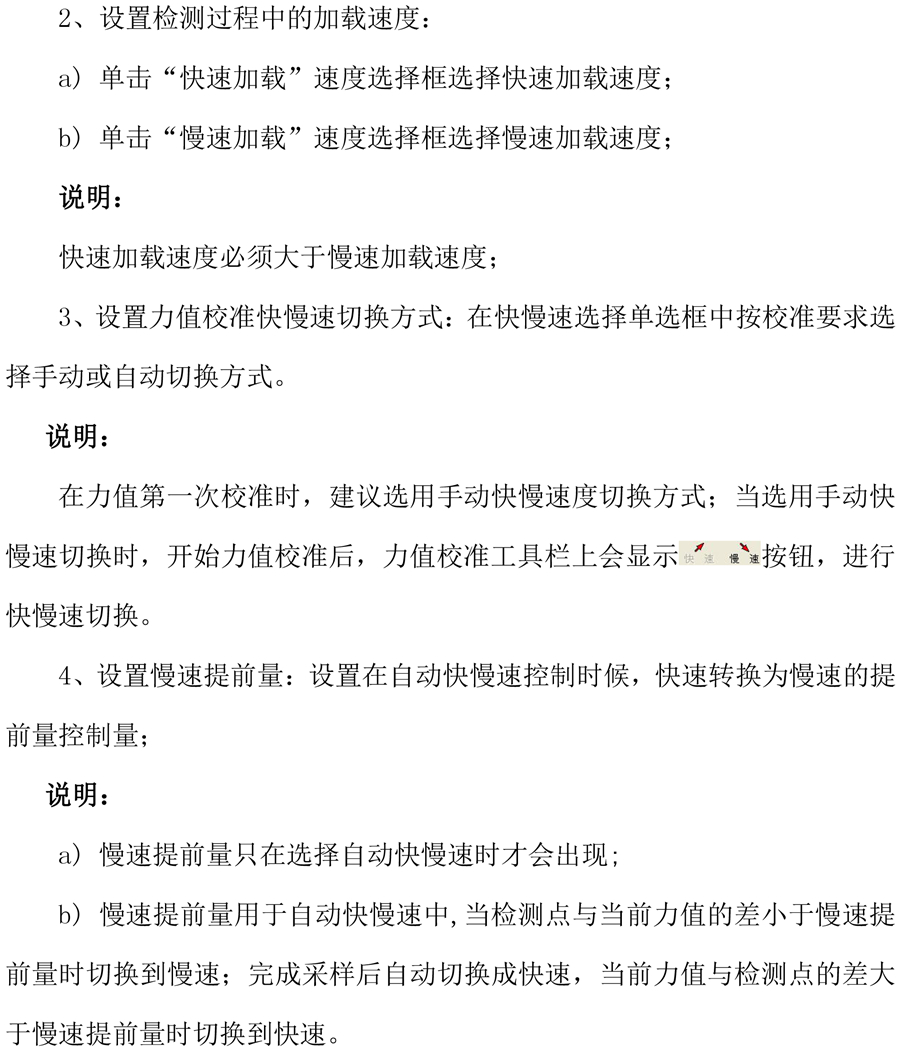

● 力值标定；

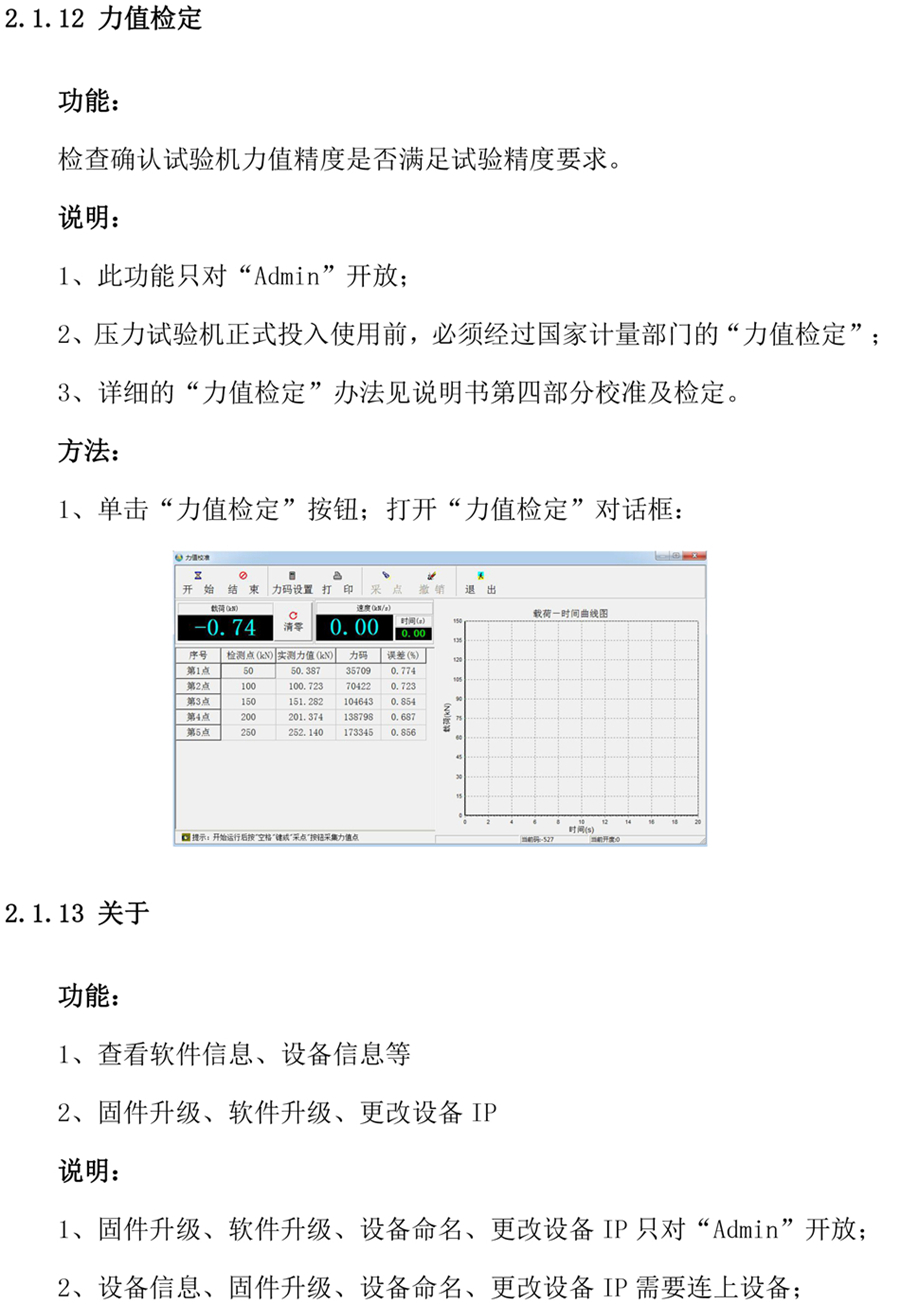

● 力值检定；

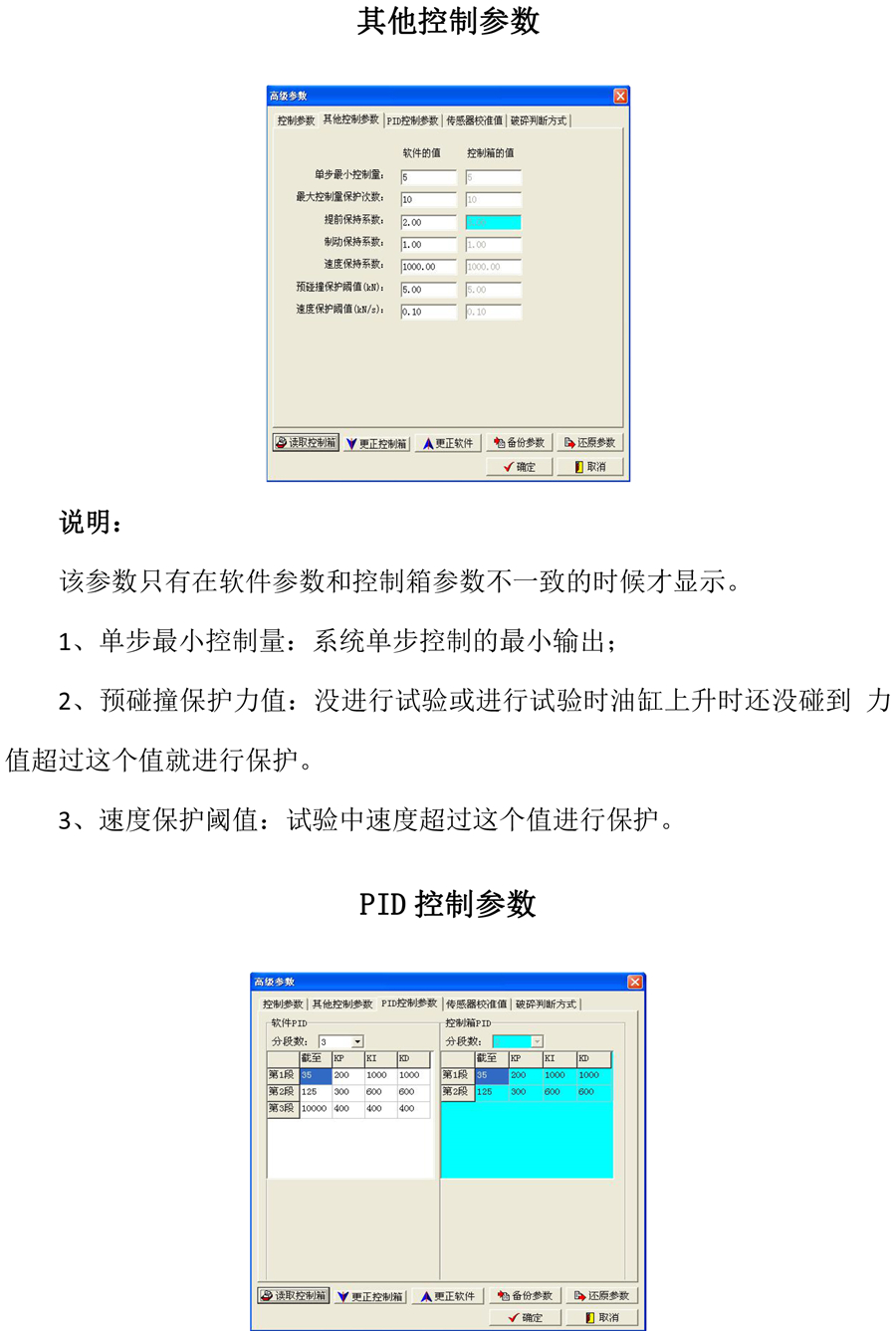

● 设定力值保载；

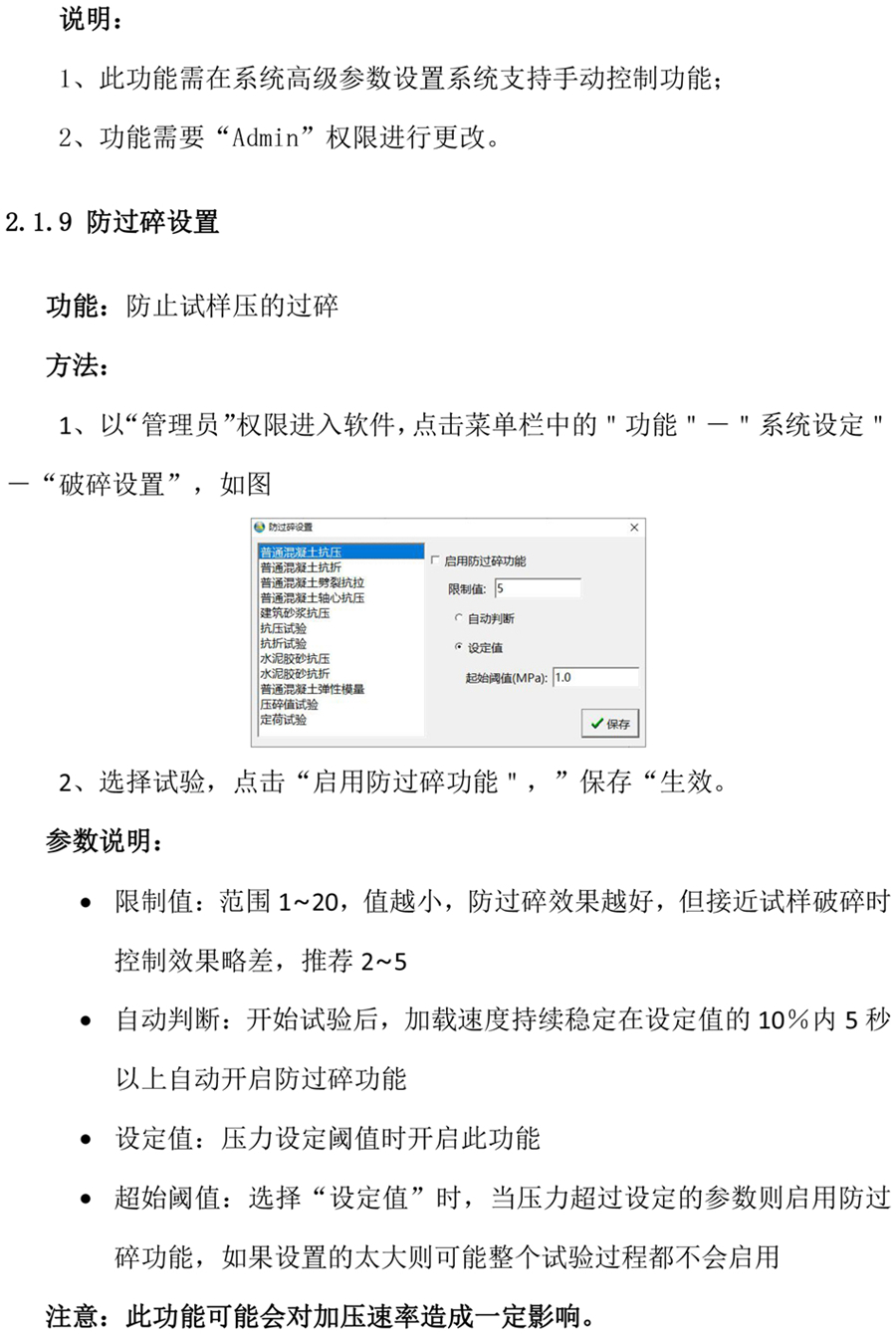

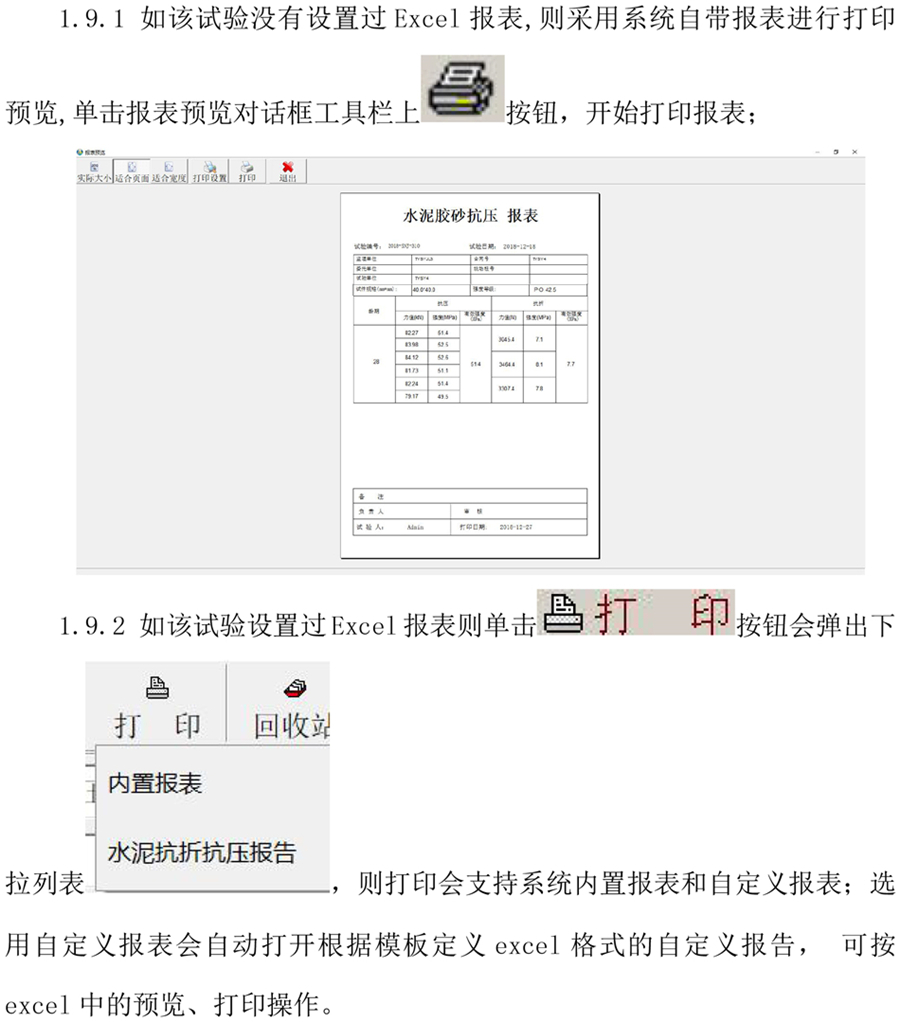

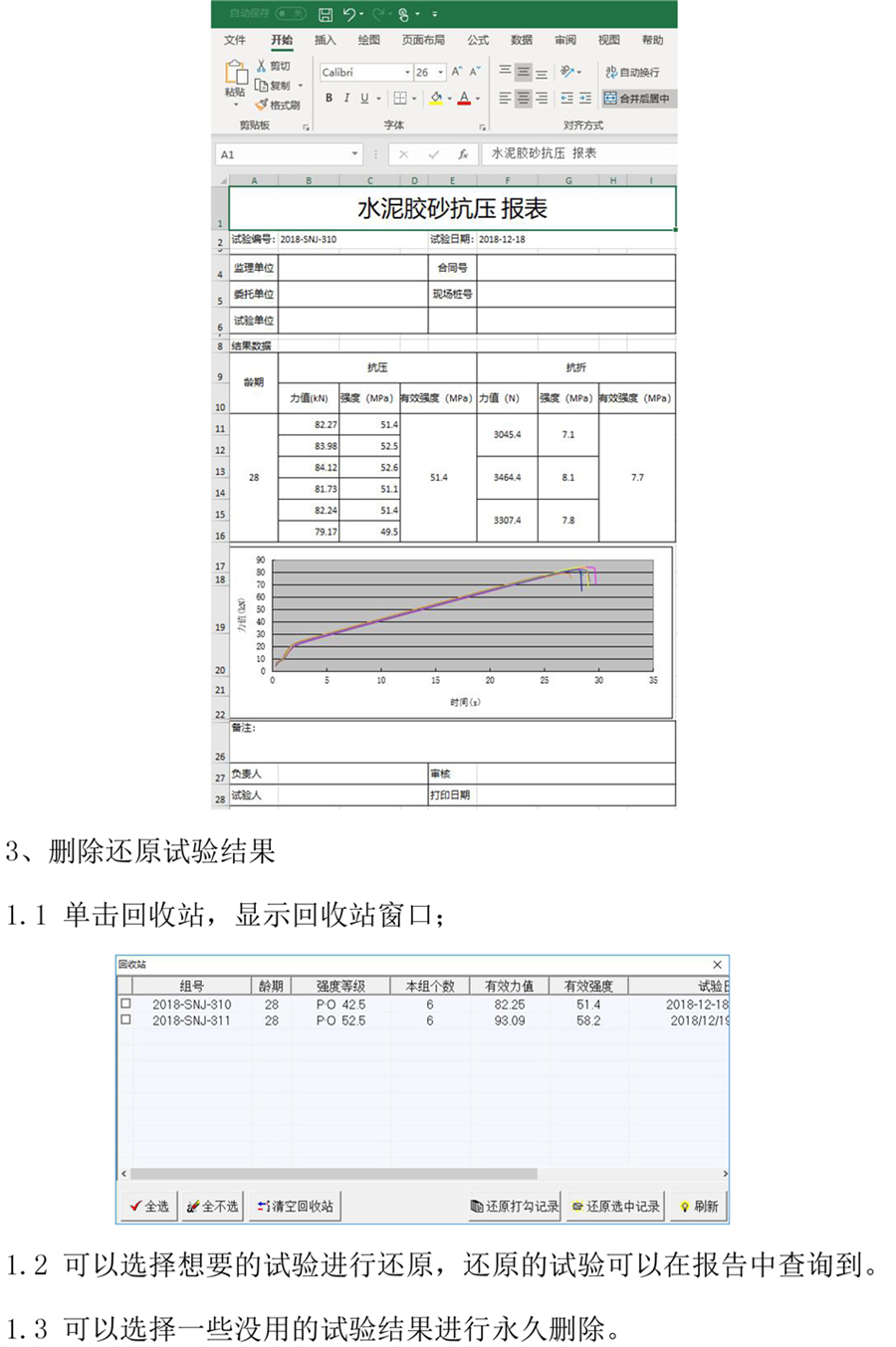

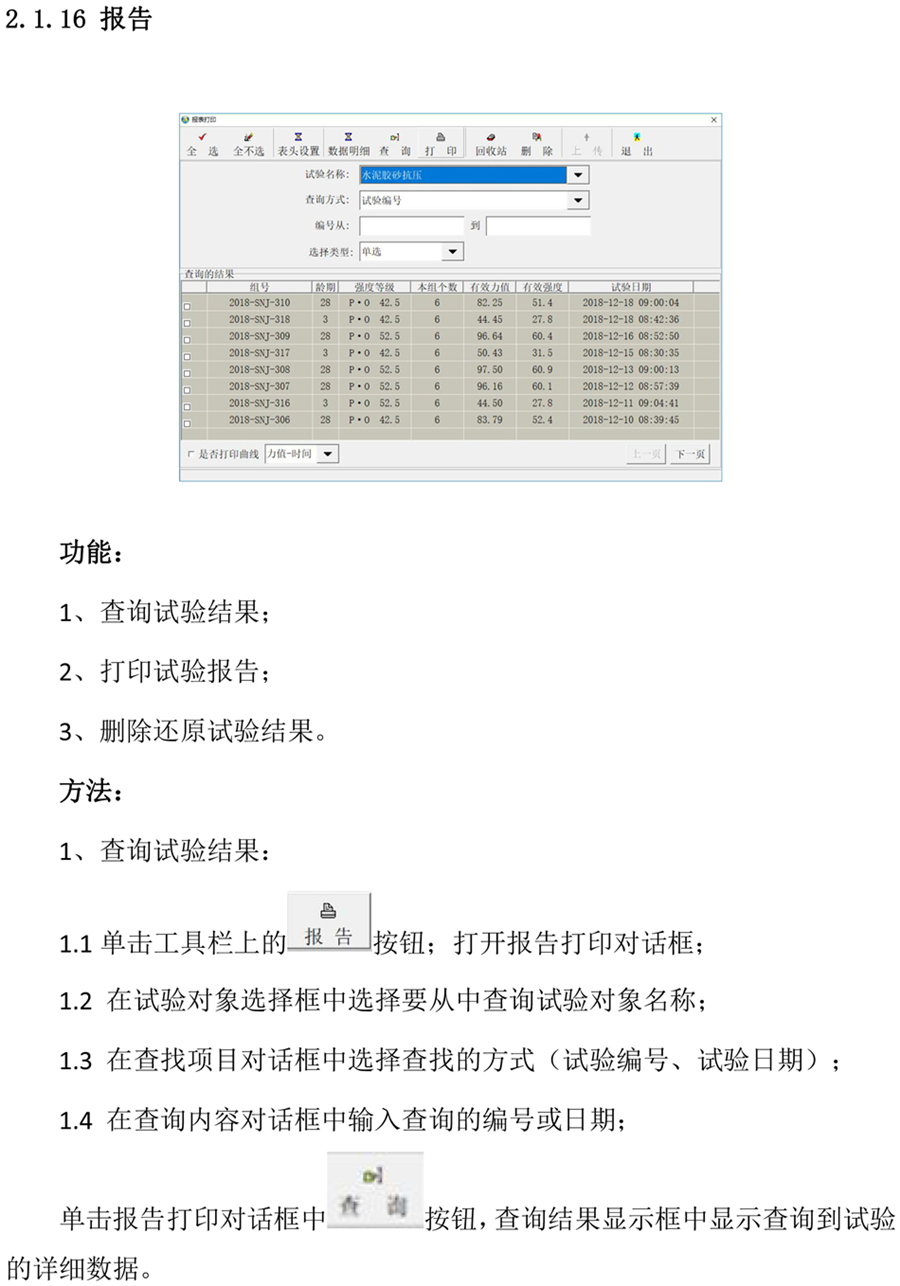

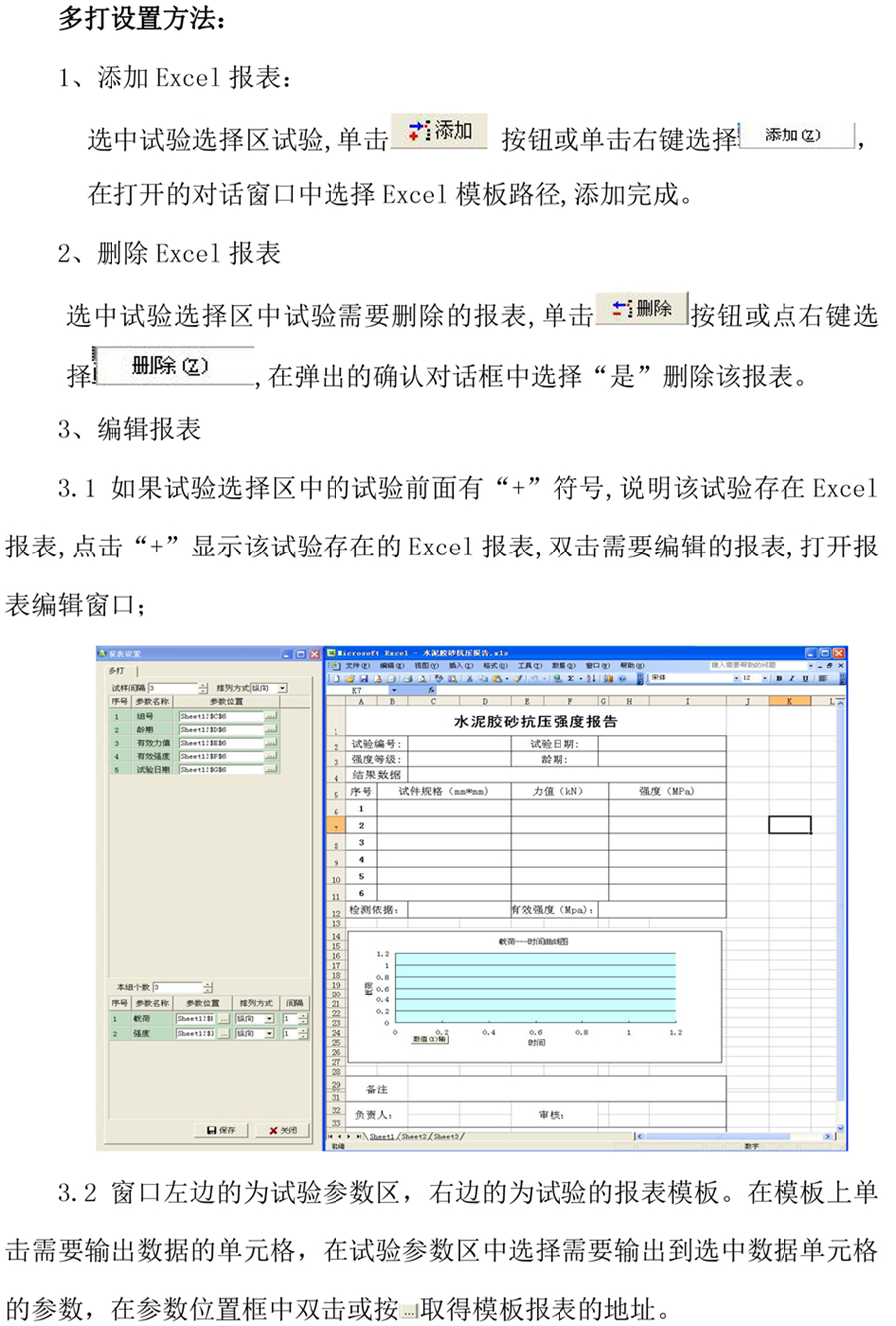

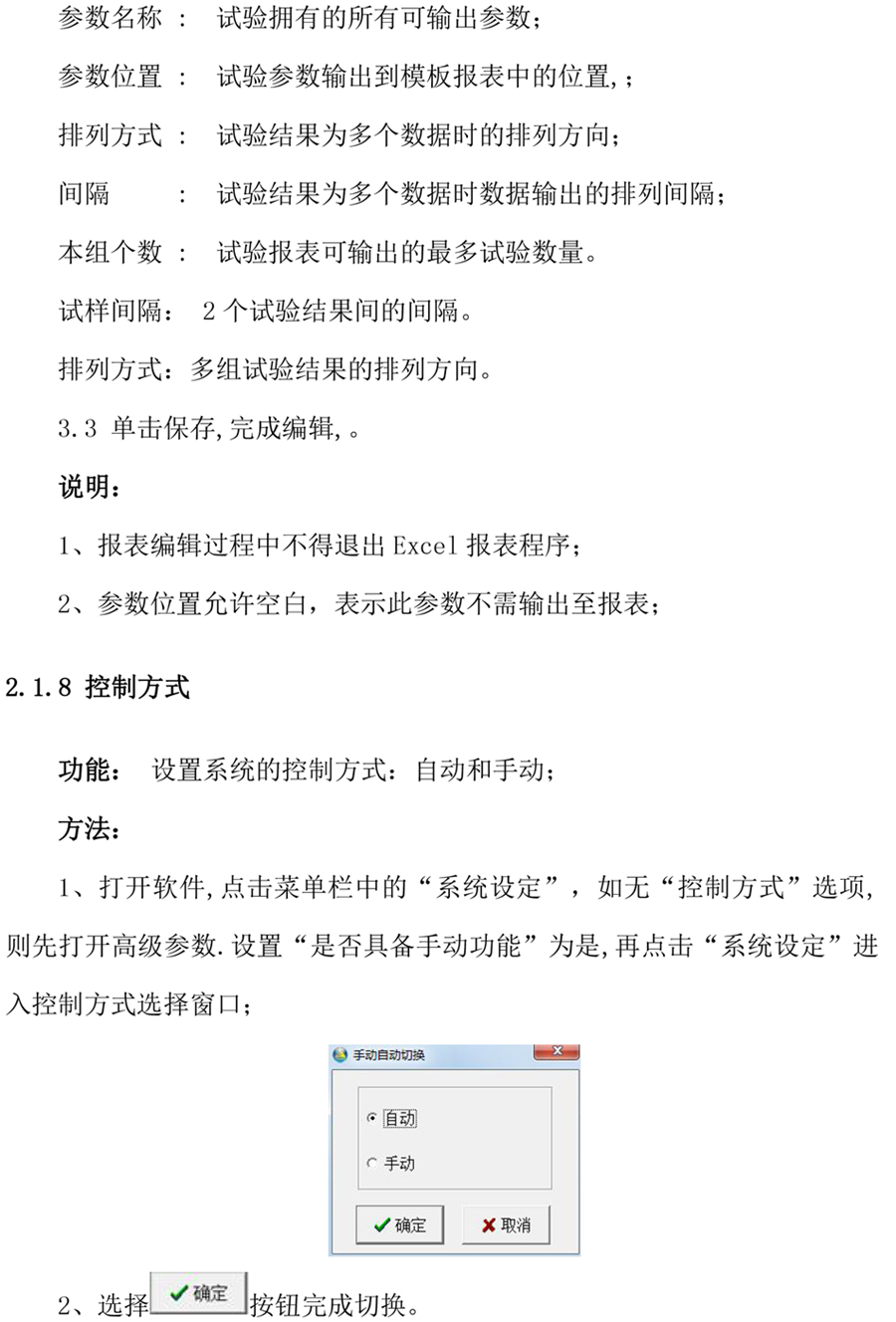

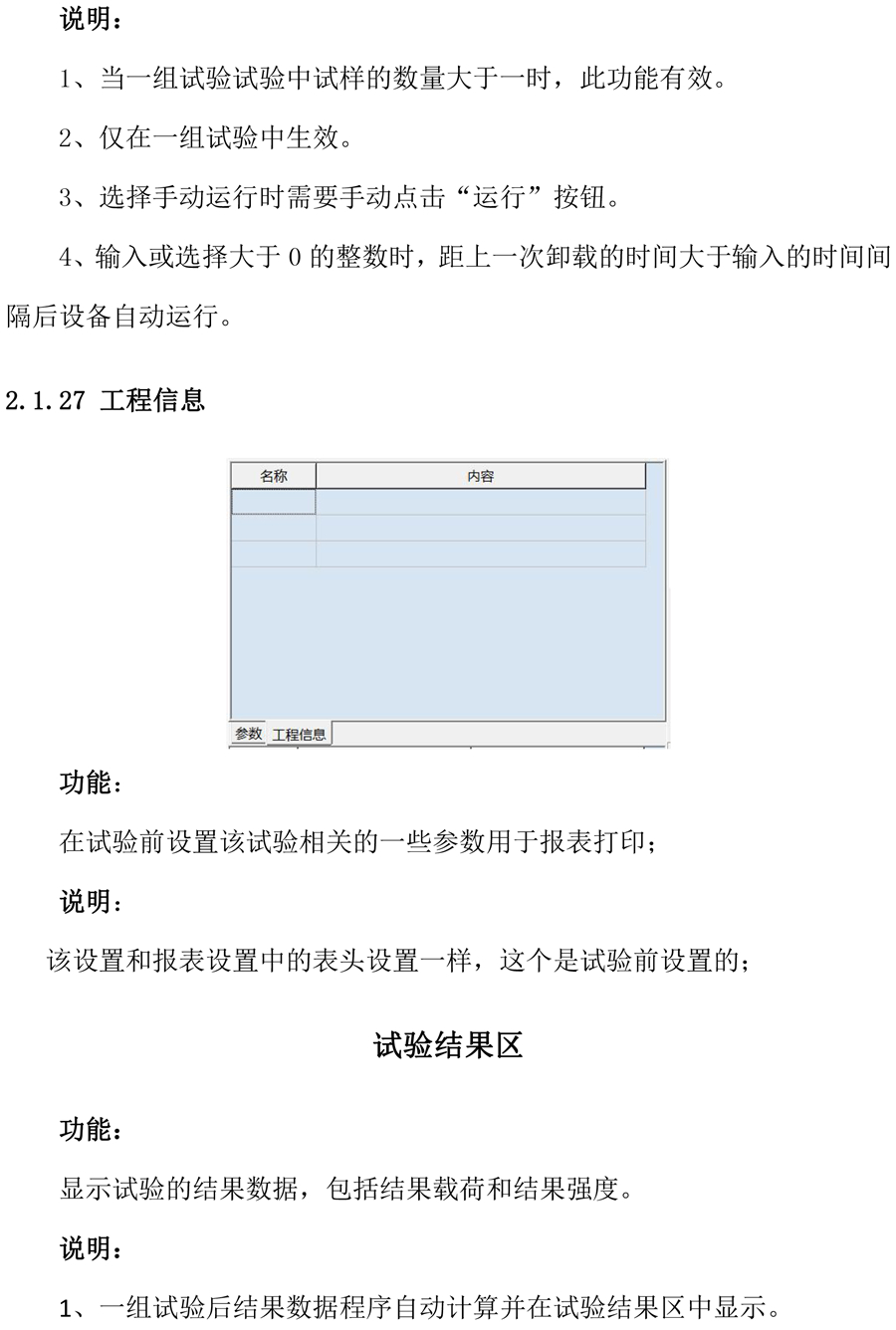

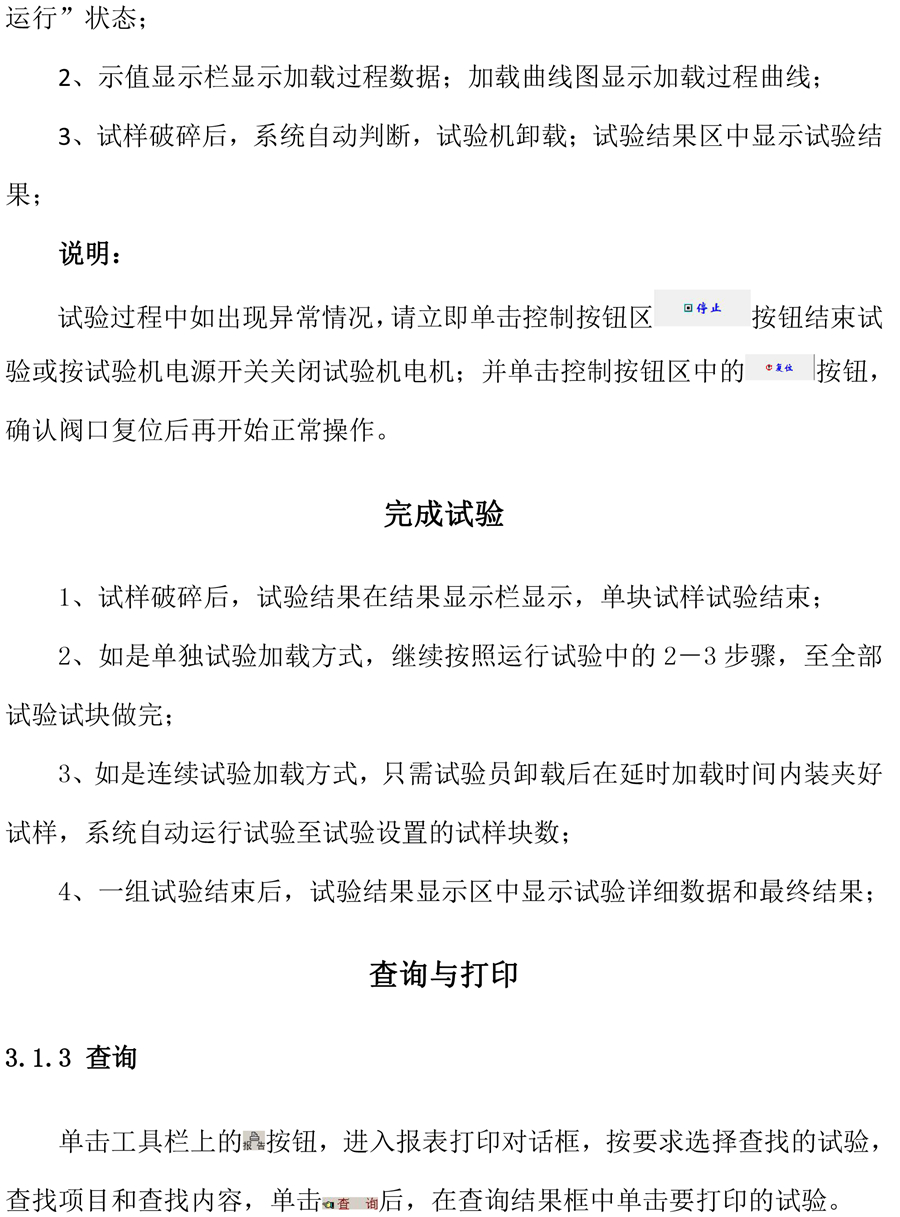

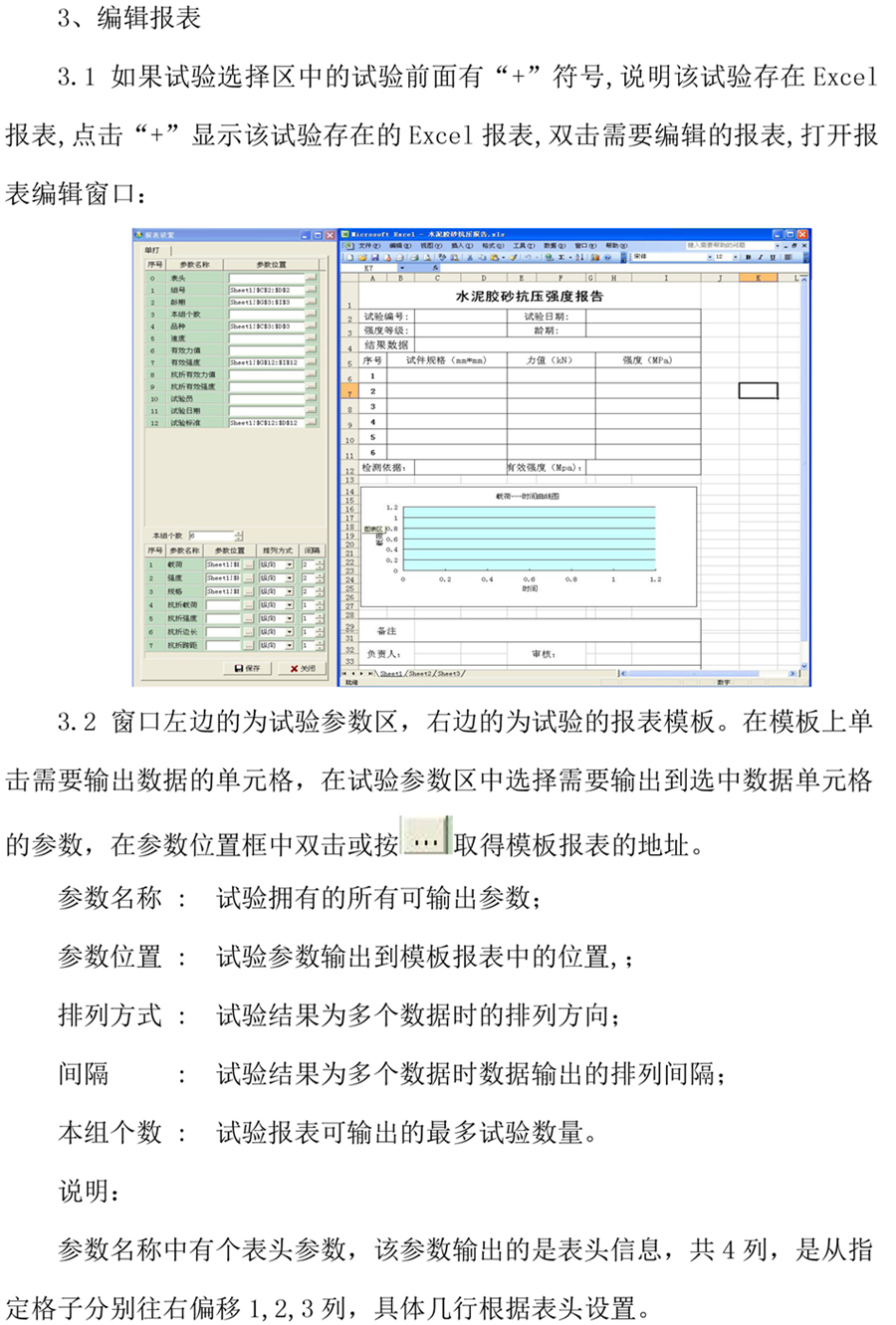

● 设定并打印试验报告；

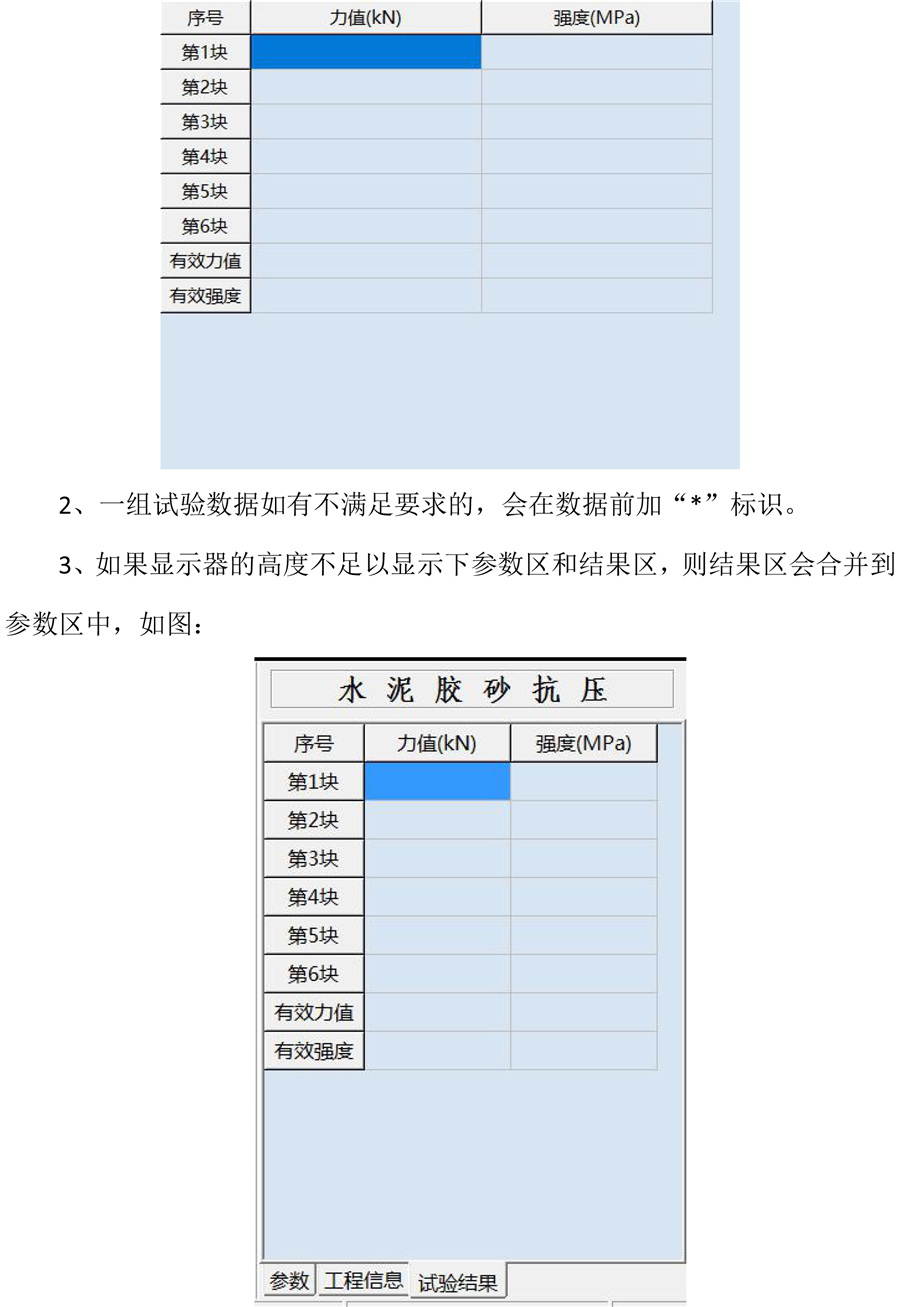

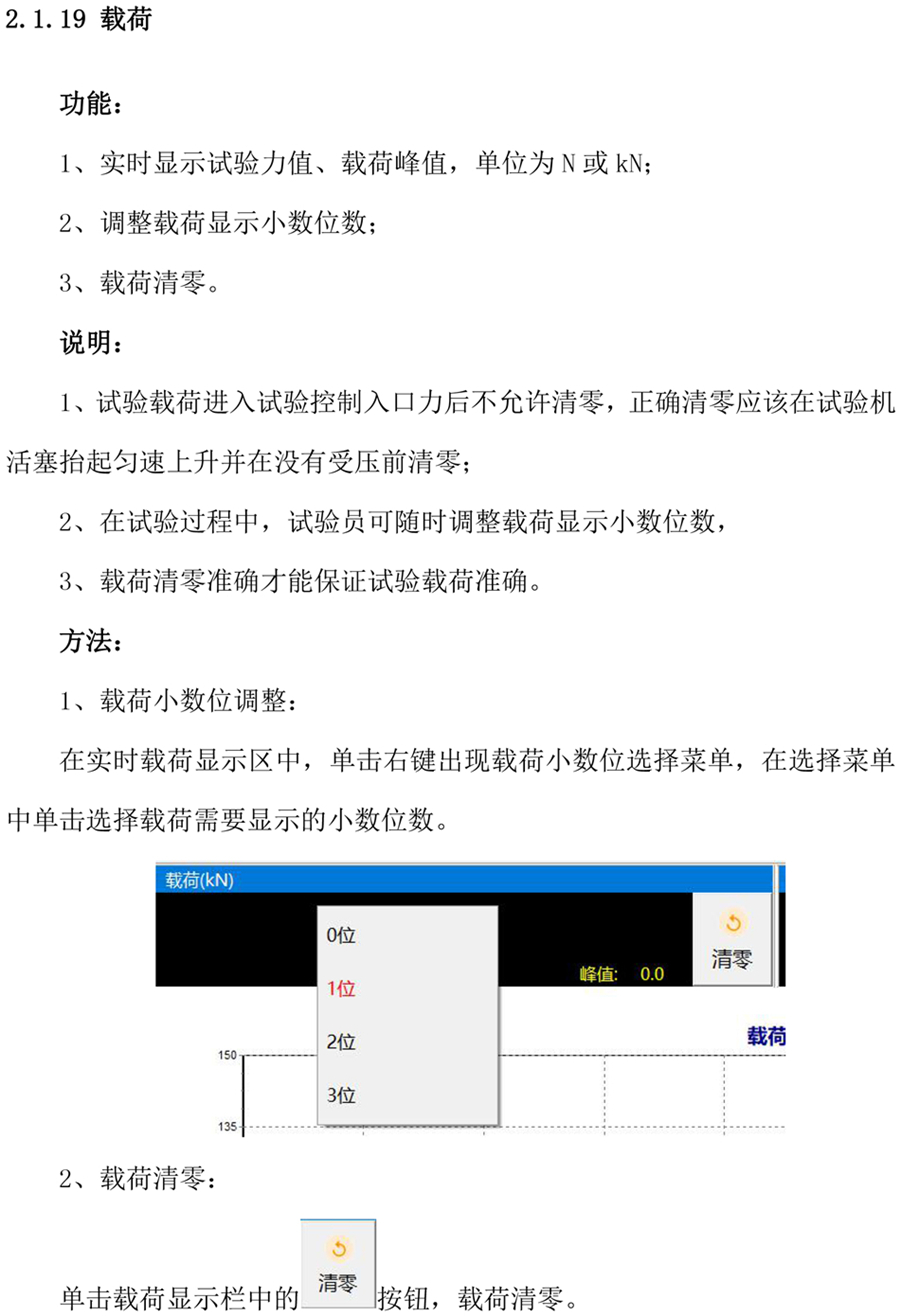

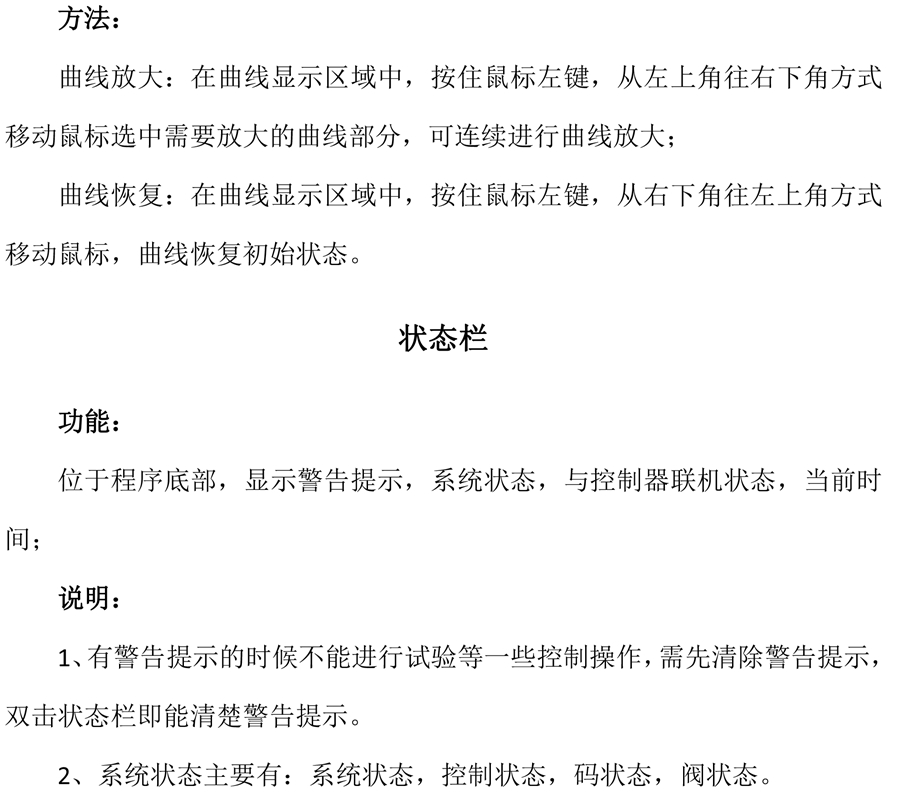

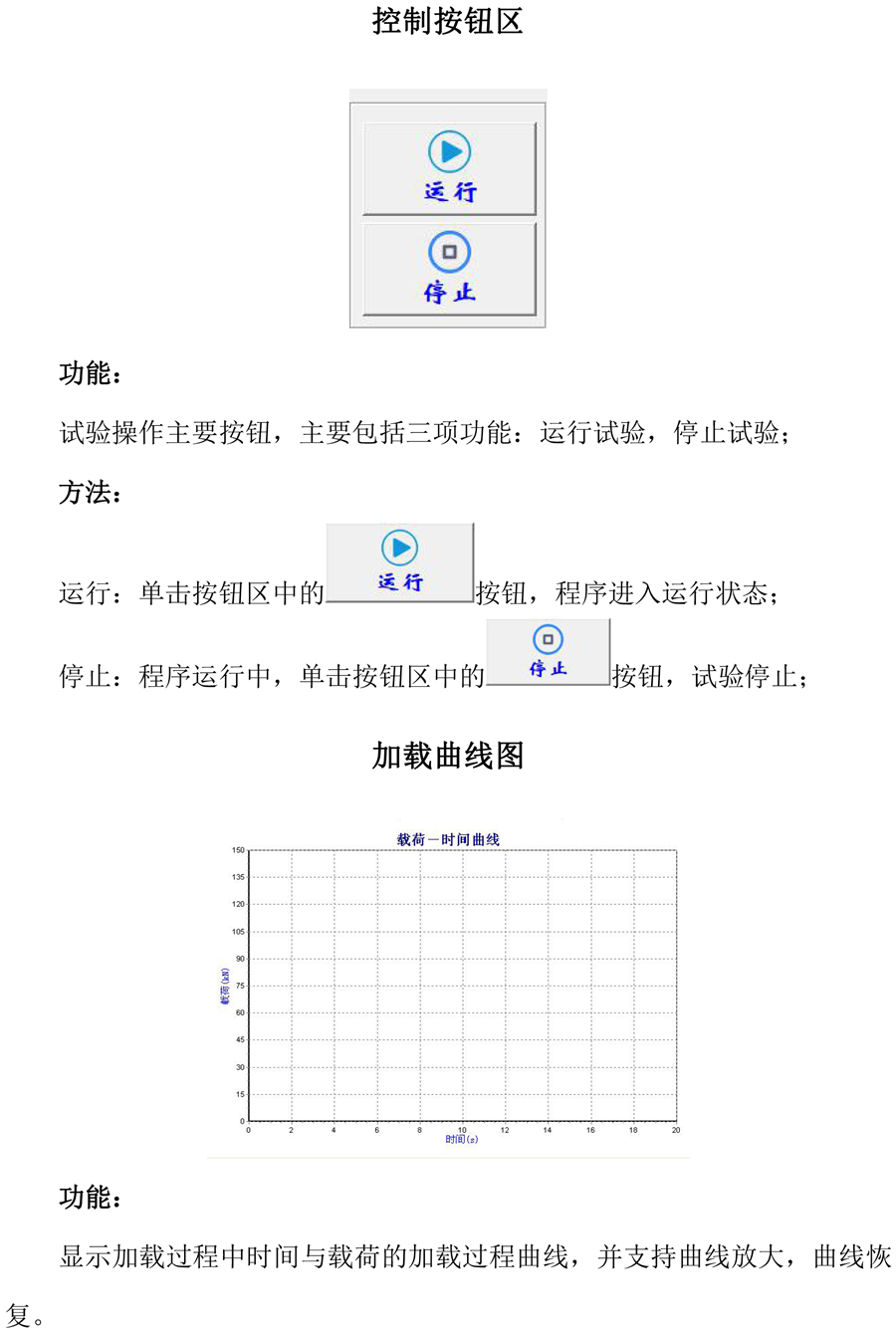

● 载荷、强度、速度、载荷峰值、强度速度、加载曲线实时显示。

软件安装

插入随机附带软件光盘或U盘，打开光盘或U盘，按以下步骤操作即可完成软件安装。

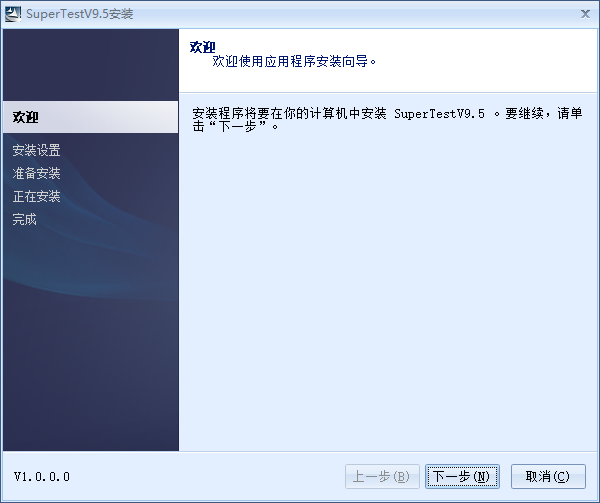

1、双击目录中的setup.exe文件，程序就会自动开始安装；

2、在接下来的出现的窗口中，点击“下一步”，出现安装路径选择窗口；

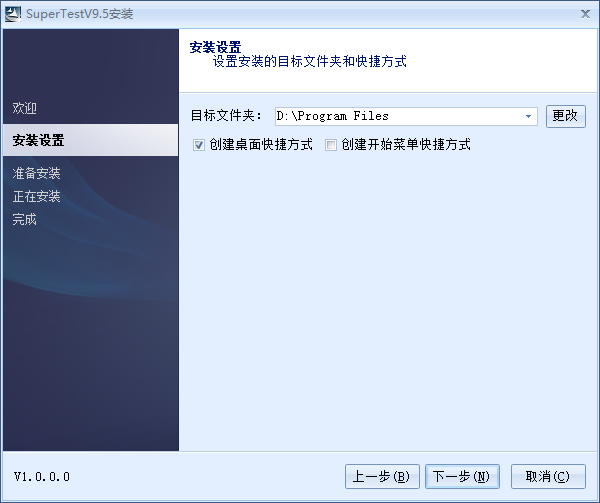

3、在安装路径选择窗口设置路径，点击“下一步”。程序缺省安装路径为“D:\Program Files\SuperTest9-Master\”除非必要，请不要更改安装路径，直接点击“下一步”；

4、在接下来的界面中点击“安装”既开始程序自动安装；

5、点击完成，既完成程序的安装，安装完成后桌面会出现 图标，双击即可启动程序

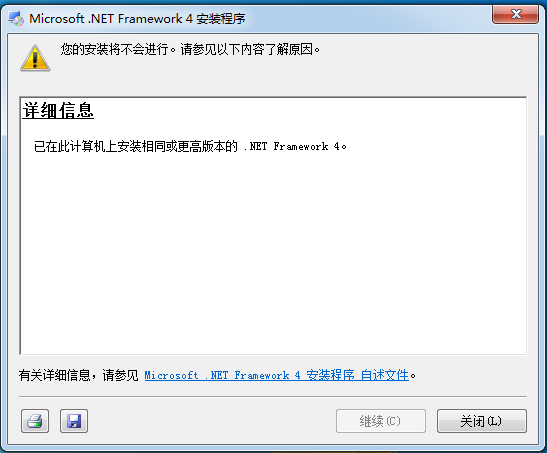

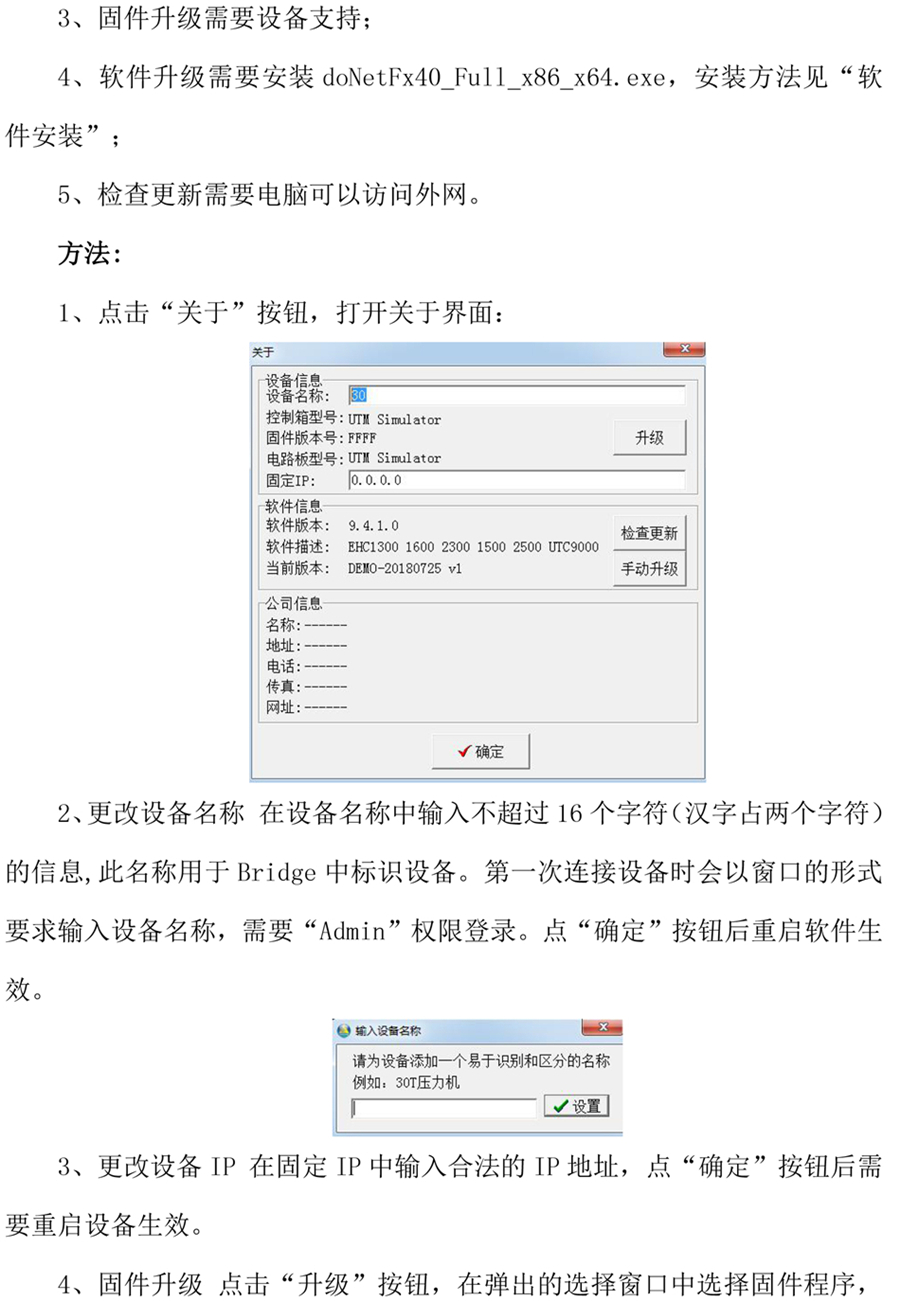

提示：如果需要使用软件的自动更新功能的用户需要另外安装目录中的doNetFx40_Full_x86_x64.exe。双击doNetFx40_Full_x86_x64.exe程序开始检测是否已安装，如出现下图提示已安装时点击“关闭”按钮即可。如未安装先勾选“我已阅读并接受许可条款”然后点击“安装”后自动完成安装。
